Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг

Основная информация
Место происхождения: Китай
Фирменное наименование: PRINTYOUNG
Сертификация: CE
Номер модели: PRY-1050T
Количество мин заказа: 1 комплект
Цена: US 150000 Set
Упаковывая детали: Использует влагостойкую и устойчивую к ударам упаковку, которая подходит для автомобильной перевозки
Время доставки: 90 дней
Условия оплаты: L/C, T/T
Поставка способности: 10 наборов/наборов в месяц
Максимальный размер листа: 1050 × 750 мм Минимальный размер листа: 400 × 350 мм
Максимальн Плашк-Вырезывание Размер: 1040 × 720 мм Максимальный размер штамповки: 1030 × 720 мм
Внутренний размер погони: 1080 × 745 мм Умирает размер плиты вырезывания: 1050 × 730 мм
Толщина линейной пластины: 7 мм или 5+2 мм Поперечная ширина фольги: 15 ~ 720 мм
Продольная ширина фольги: 15 ~ 1030 мм Максимальный диаметр фольги: Φ 250 мм
Внутренний диаметр фольги: 25 мм (1 ′′) или 76 мм (3 ′′) Поперечные кормовые валы: 2 шт.
Продольные каналы питания: 3 шт. Отопительная зона: 12 шт.
Температурный диапазон: 50 ~ 199 °C Питаясь высота кучи: 1550 mm
Высота кучи доставки: 1500 мм Точность резки: ≤ ± 0,1 мм
Точность штамповки: ≤ ± 0,125 мм Максимальное давление: 300 т
Максимальн Машина Скорость: 7500 ГРУЗЯЩ И РЕГУЛИРУЮЩ Максимальн Stamping Скорость: 6000 S/h
Минимальный допустимый предел gripper: 7 мм Доставка воздуха: 00,6 ~ 0,7 МПа, 0,36 м3/мин
Потребность в энергии: 3 участка 380V 50Hz Основная мощность двигателя: 11 kw
Мощность отопления: 24 кВт Общая мощность: 60 кВт
Полный вес машины: 20 Т Общее измерение L (+ предварительное складирование) × W ((+ платформа) × H: 5600 ((+1430) × 2100 ((+2000) × 2800 мм

Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 0

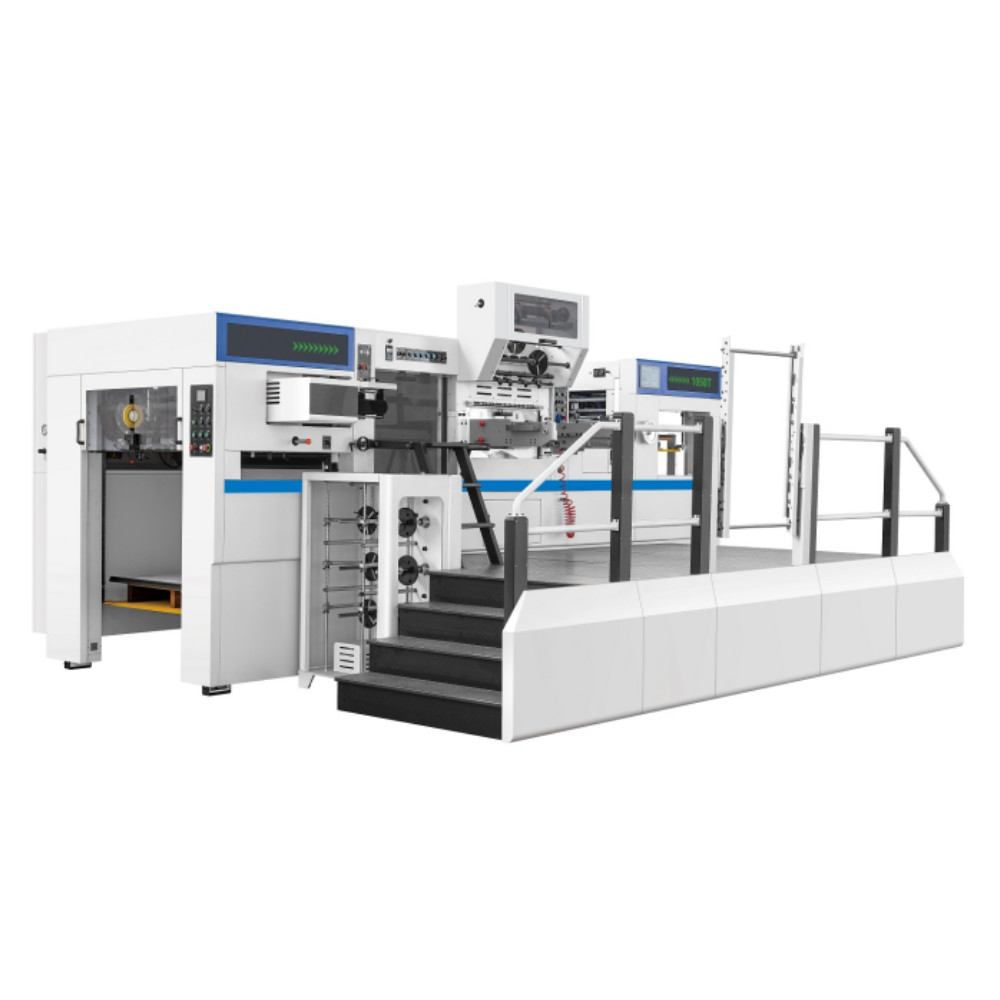

Автоматическая плоская режущая машина PRY-1050T
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 1
Особенности
1.Платен-пресс приводится тайваньским TECO главным двигателем с инвертором Panasonic;Работа всей машины контролируется централизованной системой управления PLC, которая может автоматически исследовать рабочее состояние и проверять необычное состояние, а также записывать рабочее состояние..Согласно европейскому стандарту безопасности, мы проектируем разумно, чтобы сделать оперативность и безопасность идеальным сочетанием.
2Продвинутая система сигнализации при запуске напомнит оператору покинуть небезопасную зону.Пневматическое сцепление будет отделяться и останавливаться автоматически, что уменьшает отходы бумаги, защищать персонал и оборудование.
3Разработка предварительно заложенных устройств и бесперебойных устройств подачи и доставки бумаги сокращает время закладки, повышает эффективность машин и увеличивает ваш доход.
4Выбранные европейские, японские и тайваньские электрические и пневматические компоненты улучшают стабильность машины и уменьшают частоту безжизненности.
5Основная система и основание используют высокопрочное сфероидное графитное железо QT500-7, которое точно обрабатывается центром численного управления.гарантировать, что машина будет работать стабильно в течение длительного времени при большом давленииЯдра прессовой машины, такие как коленчатый вал, червяки, все из импортированной высококлассной легированной стали, которые обрабатываются путем охлаждения и высокотемпературной закаливания с длительным рабочим сроком.
6Система смазки для основных деталей оснащена устройством отображения давления масла и устройством тревоги при недостаточном давлении масла и воздуха.
7.Обеспечение долгосрочного и полного технического обучения, а также своевременное бесплатное обслуживание в течение одного года, гарантируют, что наши клиенты могут полностью освоить технологию производства нашего оборудования.Наша машина имеет идеальный дизайн.Точная установка, высокая стабильность, высокая безопасность, низкий уровень шума.
Технические параметры
Автоматическая режущая машина PRY-1050T
Максимальный размер листа
1050 × 750 мм
Минимальный размер листа
400 × 350 мм
Макс. Размер режущего станка
1040 × 720 мм
Максимальный размер штамповки
1030 × 720 мм
Размер внутреннего преследования
1080 × 745 мм
Размер режущей пластины
1050 × 730 мм
Толщина линейной пластины
7 мм или 5+2 мм
Поперечная ширина фольги
15 ~ 720 мм
Продольная ширина фольги
15 ~ 1030 мм
Максимальный диаметр фольги
Φ 250 мм
Внутренний диаметр фольги
25 мм (1 ′′) или 76 мм (3 ′′)
Поперечные кормовые валы
2 шт.
Продольные каналы питания
3 шт.
Отопительная зона
12 шт.
Температурный диапазон
50 ~ 199 °C
Высота кормовой колонны
1550 мм
Высота грузоподъемности
1500 мм
Диапазон запасов
Картон: 0,1 ~ 2 мм
Бумага гофрированная: < 4 мм
Пластиковый лист: 0,2 ~ 1 мм
Точность резки
≤ ± 0,1 мм
Точность штамповки
≤ ± 0,125 мм
Максимальное давление
300 т
Максимальная скорость машины
7500 S/H
Максимальная скорость штамповки
6000 S/H
Минимальная маржа зажимателя
7 мм
Доставка воздуха
00,6 ~ 0,7 МПа, 0,36 м3/мин
Потребность в энергии
3 фазы 380В 50Гц
Мощность основного двигателя
11 кВт
Мощность отопления
24 кВт
Общая мощность
60 кВт
Общая масса машины
20 Т
Общее измерение [L (+ предварительное складирование) × W ((+ платформа) × H]
5600 ((+1430) × 2100 ((+2000) × 2800 мм
Конфигурация
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 2Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 3
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 4Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 5Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 6
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 7Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 8Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 9

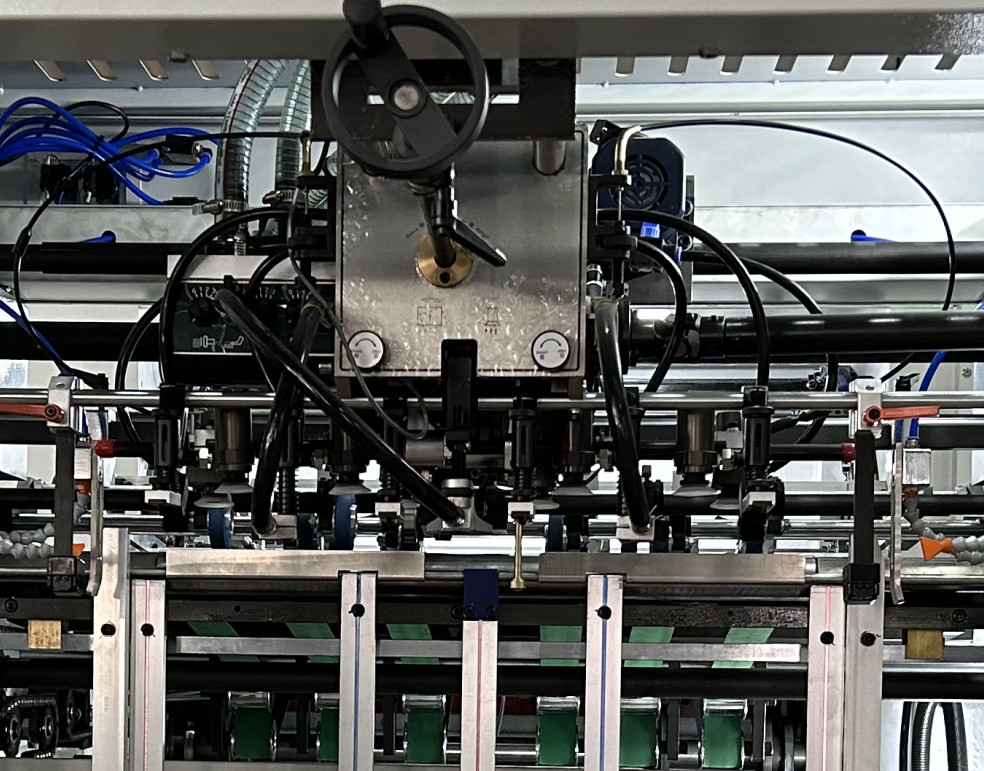

Секция подачи бумаги:стол подачи и конвейер

1Стенная плита кормильца изготовлена из чугуна, который более стабилен при высоких скоростях.
2.Глава высокоточного питателя (вакуумный насос Беккера) с двойным боковым вентилятором:подходит как для картонного, так и для гофрированного картона.и угол и высота соприкосновений могут быть настроены в соответствии с различными формами бумаги.
3.Голова питателя (вперед / назад) выровнение колоды (слева / направо) может регулироваться двигателем, вам просто нужно нажать кнопки для регулировки.
4Электромеханический двойной детектор.
5.Склоненный конвейерный стол с антиотносными PU прессовыми роликами и колёсами для щетки гораздо более подходит для подачи тонкой бумаги при условии высокой скорости.
6Двухпользование боковой и передней прокладки обеспечивает точность расположения листа.
7.Функция обнаружения скованной бумаги и накопленной бумаги и функция автоматического остановки: когда датчики обнаруживают скованность или накопленность бумаги перед доставкой в отдел прессовой плиты, машина остановится.
8.Пневматическое буферное устройство конвейерного ремня: при высокой скорости он помогает бумаге плавно доставляться по ленте питания.
9Непрекращающаяся структура подачи бумаги и предварительно упакованные поддоны типа проводной рельсы значительно повышают эффективность.
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 10Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 11Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 12
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 13Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 14Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 15
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 16Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 17Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 18

Пресс-секция "Плетен"

1.Главный корпус использует высокопрочное пластиковое железо QT500 со специальным процессом литья.
2.Автоматический масляный двигатель высокого давления с фильтром и охлаждающим вентилятором перерабатывает масло для смазки основных частей трансмиссии (коленчатого вала, червя и передач).И автоматический масляный насос смазывает все необходимые части (перевод,цепочки и т.д.)
3Большое колесо с пневматическим сцеплением гарантирует высокую точность при высокой скорости работы машины.
4.Автоматическая система регулирования давления режущей станки, оператору нужно просто установить значение на сенсорном экране для регулирования давления.
5.Удобная для человека конструкция для смены плит прокладки и облицовки (сталь марганцевая, HRC50-53).
6Высокоточный индексер с ограничителем крутящего момента и синхронным ремнем для управления стержнем, чтобы стабильно доставлять бумагу в точное положение при высокой скорости.
7Высокопрочные крепкие крепления из Ti-Al и износостойкие цепи для крепления.
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 19Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 20
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 21Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 22Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 23

Устройство штампования фольги

1Промышленный планшетный ПК, сенсорный экран ввода данных, автоматическая оптимизация программ, сохранение фольги.
2.Принять систему управления сервомотором для точной штамповки, подачи и сбора фольги.
3Отдельная установка температуры 12 нагревательной зоны, термостатический контроль.
4.Электронная система контроля давления, при горячем штамповке, если нет бумаги, нет давления.
5Теплоустойчивая плита из соломы изготовлена из специального материала.
6Механизм подачи фольги типа ящика повышает эффективность и обеспечивает безопасность.
7Поперечное и продольное устройство для отдельного дуния фольги и система обнаружения разрыва фольги.
8.Отдельное устройство для переработки отходов и коробка для переработки.
9.Площадка с соломой (необязательно).
10- дополнительная стойка с накладкой (необязательно).
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 24Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 25
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 26Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 27Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 28

Отдел доставки бумаги

1.Автоматическое устройство выравнивания, регулируемый воздушный вентилятор и щетка для волос гарантируют сохранность бумаги, независимо от толщины бумаги.
2.Устройство для предотвращения перебега: листок перемещается вверх с помощью сцепления; датчик обнаружения будет запущен, и машина остановится.
3Автоматическое бесперебойное устройство доставки бумаги управляется двигателем; для его работы достаточно нажать кнопку.
4Устройство для вставки меток (1 комплект) для записи количества листов.
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 29Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 30

Электрическая коробка и система управления

1Интегрированы интерфейсные элементы управления, многочисленные электрические переключатели устанавливаются на экране работы, что позволяет легко управлять и легко понимать.
2.PLC централизованная система управления может автоматически исследовать рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние.
3.Функция диагностики проблем на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти его.
4.Китайский,английский или любой другой язык ((необязательно) на сенсорном экране.
5Электрические компоненты и электрическая схема соответствуют европейскому стандарту безопасности.
Заявления
Автоматическая машина для горячего штампования и резки на пленке PRY-T используется для горячего штампования и резки на пленке различных видов бумаги, картон, гофрированный картон, пластиковые листы (например, ПВХ, ПП), с функцией горячего штампования фольги,резка на матрице и резка и резкаСистема управления температурой имеет 8 зон нагрева, установка температуры отдельно и термостатическое управление.
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 31
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 32
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 33
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 34
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 35
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 36
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 37Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 38
Автоматическая плоскостольная горячая штамповка с глубокой рельефной резьбой различных бумаг 39
Вопрос 1.Вы производитель или торговая компания?
Ответ: Наш офис в Шанхае в основном занимается экспортом. У нас есть собственная фабрика в Вэньчжоу, провинция Чжэцзян.
Вопрос 2: Какова гарантия на машину?
О:Один год. После гарантии мы все еще предоставляем техническую поддержку покупателю по низкой цене.
Вопрос 3: Каково время производства при размещении заказа?
О: Обычно около 10-20 дней.
Вопрос 4. Каково время доставки?
A: 15-30 дней после внесения депозита.
Q5.Может ли ваша компания обслуживать доставку для клиентов?
О: Да, просто дайте нам морской порт назначения или контейнерный порт.
Вопрос 6: Сильна ли упаковка?
Ответ: Да. Принимает влагостойкую и устойчивую к ударам упаковку, которая подходит для дальних автомобильных перевозок и различных типов погодных условий.В комплект включен полный набор руководств по техническому обслуживанию и эксплуатации.
Вопрос 7. Как насчет установки и обучения машины?
A:1)Мы предоставляем обучение на нашей фабрике бесплатно; 2)Мы можем отправить техников (инженеров) на ваш завод для установки и обучения.Вы должны оплатить авиабилет туда и обратно и проживание,плюс каждый техник платит 100 долларов США в день.
Вопрос8.У вас есть машины на складе?
A: Для стандартной модели, у нас есть большое количество на складе. Для специальной модели, нам нужно 20-30 дней, чтобы произвести его для вас.
Q9.Как вы можете гарантировать качество машин?
Ответ: Каждая машина будет протестирована по крайней мере за 24 часа до доставки, чтобы гарантировать качество. И во время гарантии мы предоставим запасные части бесплатно, если машина имеет какие-либо проблемы.
Вопрос 10.Проверяете ли вы машины или тестируете их перед упаковкой?
A:Конечно, у нас есть отдел контроля качества, который дебютирует машину перед упаковкой. Если вы хотите использовать конкретный материал для тестирования, вам нужно заплатить за стоимость материала.
Q11.Какой срок оплаты?
A: T/T 30% заранее, остаток должен быть оплачен до доставки. Мы также принимаем оплату через Вест-Юнион или L/C на месте.
Вопрос 12. Принимаете ли вы посещение завода?
Ответ: Тепло приветствую вас.
Q13. Сколько лет вы работаете в области печати?
A:Шанхайская компания с 2008 года, фабрика более 25 лет.
Q14. Сколько у вас клиентов?
О:Мы продали наши машины в 60 стран.У нас есть агенты в Южной Африке,Марокко и Италии.
