PRYWJ100-1800 Линия по производству гофрированного картона

Технические параметры

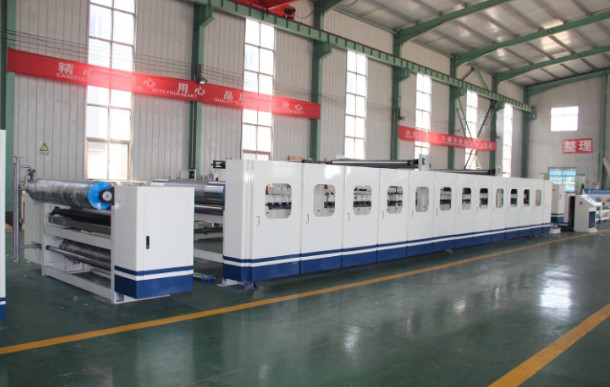

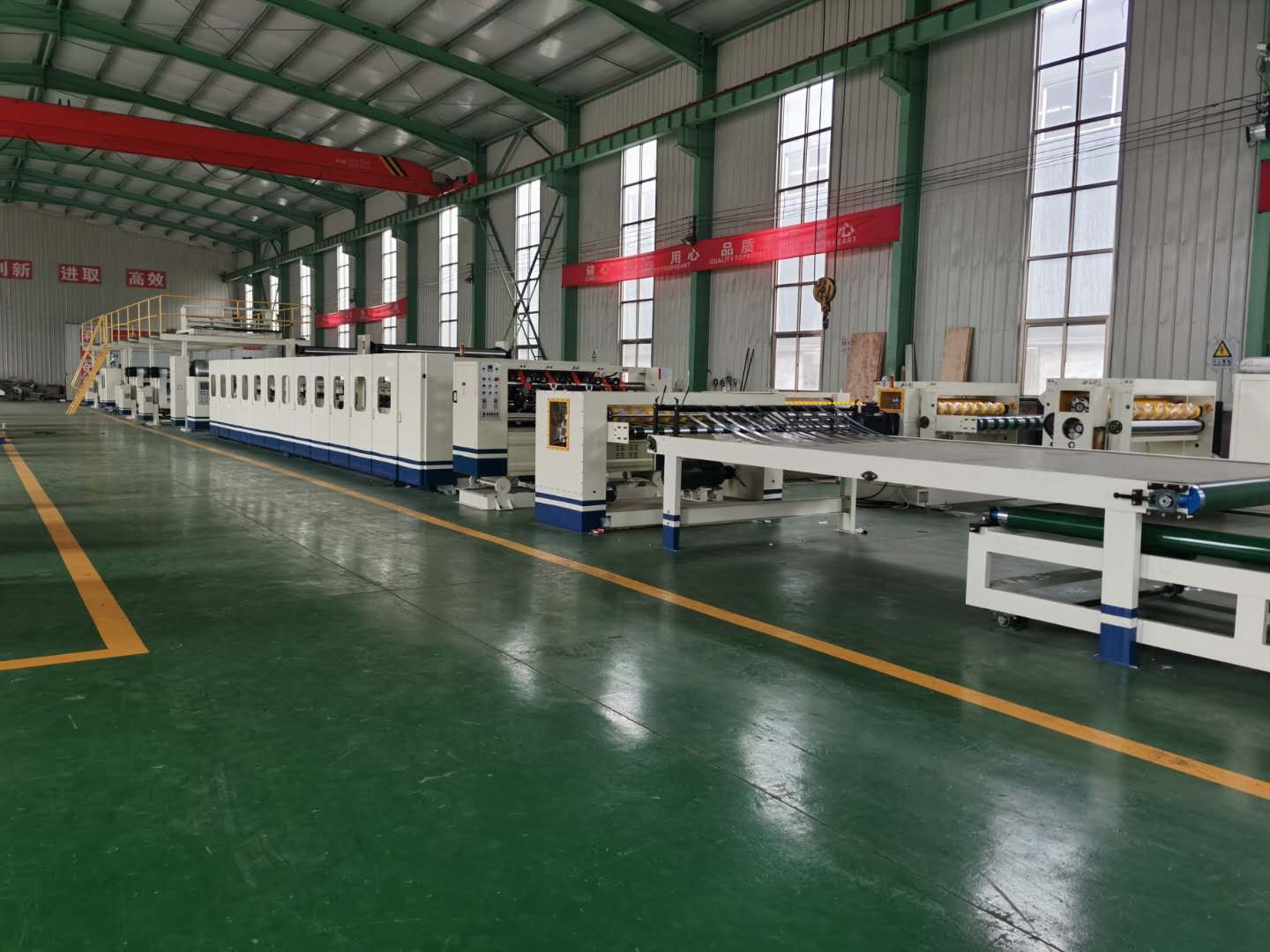

PRYWJ100-1800 Линия по производству гофрированного картона
Расчетная скорость	100 м/мин
Экономическая скорость	40 ~ 60 м/мин для пятислойного картона
Рабочая ширина	500 ~ 1800 мм
Класс базовой бумаги	≥ Б
Уровень воды в базовой бумаге	11% ± 1%
Поверхностная бумага	150 ~ 200 г/м2
Основная бумага	150 ~ 200 г/м2
Гофрированная бумага	105 ~ 180 г/м2
Количество пара	2500 ~ 3200 кг/ч
Макс. Давление	1,6 МПа
Обычное давление	0,98 ~ 1,12 МПа
Длина производственной линии	45 м
Ширина производственной линии	6 м

Стиль работы базовой подставки для бумаги	Электрически механический тип
Диам. клип-бумаги	350 мм ~ 1400 мм
Макс. Вес одной стороны	1500 кг
Рабочее давление подачи воздуха	0,6 ~ 0,9 МПа
Общая мощность	5,2 кВт

*Симметричная структура может быть установлена с двумя пачками бумаги-основы одновременно и использоваться для непрерывной смены бумаги.
*Эта машина оснащена электрическим приводом для подъема или опускания, зажима, ослабления и центрирования бумаги-основы.
*Эта машина оснащена пневматическим контроллером натяжения для регулировки силы растяжения бумаги-основы.
*Глава клип-бумаги принимает стиль расширения.
*Контроль натяжения использует пневматическое торможение, которое также может управляться в режиме онлайн вместе с устройством для сращивания бумаги.

Тележка для подачи бумаги и наземный рельс

*Бумага-основа подается в рабочем положении, удобно и гибко.
*Весь рельс находится под землей, а основная конструкция сварена с помощью канала 12 #, прочного и долговечного.
*Две тележки подачи бумаги используются для подачи бумаги с двух сторон.

SF-280D Односторонний станок

*Бумажная направляющая использует адсорбцию ветра, сохраняя стабильность канавок в условиях высокой скорости.
*Гофрированная бумага адсорбируется на среднем гофрированном ролике, образуя зону отрицательного давления 180°, а затем завершая прокатку гофрирования через вакуумную коробку с помощью вентилятора.
*Ширина всасывающего паза нижнего гофрированного ролика не превышает 2,6 мм, что позволяет уменьшить следы полос на одностороннем гофрированном картоне.
* В трансмиссионной части используется трансмиссия с универсальным шарниром и отделяется источник вибрации, что повышает ремонтопригодность, повышает стабильность трансмиссии и повышает надежность работы.
*Корпус редуктора использует смазку в масляной ванне и закрытую зубчатую передачу, что снижает вибрацию машины.
*Эта машина использует автоматический цикл подачи клея и пневматическое управление подачей и возвратом клея, что обеспечивает буферный эффект.
*Поверхность клеевого валика обработана специальной сеткой и хромирована.
*Верхние и нижние гофрированные ролики изготовлены из высококачественной легированной стали 48CrMo. После термообработки жесткость составляет HRC58-62. Поверхность отшлифована и хромирована.
*Профиль гофры: на усмотрение заказчика.
*Верхний и нижний гофрированный ролик: Φ280 мм, легированная сталь 48CrMo.
*Прижимной ролик: Φ290 мм, бесшовная стальная труба 45 #, закаленная.
*Клеевой валик: Ø240 мм, бесшовная стальная труба 45#, поверхность обработана специальной сетчатой насечкой и хромированием.
* Валик для очистки клея: Φ120 мм, бесшовная стальная труба 20 #, место происхождения: Чэнду.
*Валик предварительного нагрева: Φ320 мм, сталь 20G Jigang, толщина стенки: 16 мм.

TO-B через мост

Авансовый	Φ 135 мм
вверх-обратно	Φ 135 мм
Активный ролик	Φ 135 мм
Приводной ролик	Φ 135 мм
Натяжной ролик	Φ 85 мм
Подъемный ролик	Φ 85 мм
Ведущий ролик адсорбции бумаги	Φ 85 мм

*Односторонний гофрокартон, изготовленный односторонней облицовочной машиной, должен быть передан на натяжной тормоз или всасывающий тормоз для использования в следующей системе передачи по мосту с помощью конвейерной ленты.
*Принятие всасывающего устройства, использование вакуумно-адсорбционного картона с центробежным вентилятором высокого давления с преобразованием частоты, электрическая коррекция, чтобы гарантировать, что картон прочно приклеится и выровняется.
*Две группы операционных панелей установлены и управляются с помощью электрики, которую можно регулировать на мостике или за его пределами.
*Трактор использует цепной привод звездочки и синхронизацию одной машины, одностороннее тяговое усилие гофрокартона к мосту, накопление скорости транспортировки происходит медленно, таким образом образуя форму волны, чтобы иметь односторонний гофрокартон для изменения скорости, чтобы компенсировать производство. требуется линия.
*Эта машина оснащена подставкой для подачи бумаги, в которой используется устройство двойного наклона передачи. Скорость укладки немного низкая, что позволяет формировать перекрытие волн и достигать цели хранения одностороннего гофрированного картона.

Предварительный нагреватель PH-B-600 и двухроликовый предварительный нагреватель

*Каждая поверхность ролика обработана точным фрезерованием и хромированием, великолепна и долговечна.
*Электрическая регулировка углов обмотки позволяет регулировать зону предварительного нагрева бумаги в диапазоне 300°.
*Электрическая регулировка углов обмотки подходит для разных видов бумаги и разной скорости тележки.
*Ролик предварительного нагревателя профессионально изготовлен и соответствует национальному стандарту безопасности сосудов под давлением.
*Валик предварительного нагрева и ведущий валик для бумаги обработаны электропокрытием.

Машина для склеивания TJ

Диам. из Валик предварительного нагрева	320 мм
Толщина стены	20 мм
Диам. ведущего ролика бумаги	135 мм
Толщина стены	15 мм
Диам. клеевого валика	240 мм
Толщина стены	30 мм
Диам. равномерного клеевого валика	130 мм, круглая сталь 45#

*Эта машина использует независимую трансмиссию двигателя и управление переменной частотой.

*Поверхность клеевого валика обработана специальной сетчатой насечкой и хромированием, а поверхность клеевого скребкового валика и балластного валика обработана хромированием после точного фрезерования.

*Эта машина использует двойную систему прижима бумаги и пневматическое управление, удобное и гибкое.

*Автоматическая подача клея может предотвратить его отложение.

* Эта машина оснащена системой предварительного нагрева, которая может ускорить формование клея.

Двухсторонняя машина DF-C

Габаритные размеры конфорок	2180600135 мм
Материал	Сталь 20G от Jigang Group
Обработка	Поверхность хорошо отшлифована
Совместный стиль	Крестообразная форма с одной пластиной
Контроль температуры	Многогрупповой контроль температуры
Стиль давления	Интенсивные прижимные ролики
Прижимной ролик	Φ 70 мм, твердая сталь 45#
Несущий ролик	Φ 70 мм, твердая сталь 45#
Главный приводной ролик	верхний: Φ 600 мм, нижний: Φ 520 мм
Длинный и короткий ролик с ременным приводом	Φ 320 мм, сталь 20#
Регулировочный ролик длинного и короткого ремня	Φ 215 мм, сталь 20#
Передний и задний ролик для переноски ремня	Φ 100 мм, сталь 20#
Ручной натяжной ролик	Φ 100 мм, сталь 20#

*Вся машина имеет высокоинтенсивную ширококанальную стальную конструкцию, прочную, стабильную, красивую и подходящую для высокоскоростной работы.
* Горячие пластины изготовлены профессионально и соответствуют национальному стандарту безопасности сосудов под давлением. Горячие пластины 600 мм и внутренняя S-образная структура воздушного потока улучшают коэффициент использования пара. Сварные стальные стержни сохраняют горячую пластину недеформируемой навсегда.
*Интенсивная структура прижима роликов обеспечивает прочное приклеивание картона и плавную форму.
*Впуск и выпуск пара в трубопроводе имеют S-образную форму, что обеспечивает постоянство и баланс температуры нагревательных пластин.
* Части конфорок отдельно контролируют температуру, что позволяет регулировать скорость тележки.
*Тяжелый ролик нагревательной части имеет полностью гидравлический подъем, устойчивый, безопасный и надежный.
*Верхний хлопковый ремень оснащен 1 комплектом автоматической и 1 комплектом ручной системы с коррекцией отклонения, а также 1 комплектом пневматического и 1 комплектом ручного натяжного устройства. Нижний хлопковый ремень оснащен системой натяжения и регулировки влево-вправо. .
*В приводной части используется сетчатая износостойкая резина большого диаметра, способная уменьшить вероятность проскальзывания ремня и улучшить стабильность работы оборудования.
*Эта машина оснащена независимым приводом корпуса редуктора и закрытой трансмиссией в масляной ванне, что создает мало шума.

Машина для продольной резки с тонким лезвием BFY

Мин. Ширина резки	140 мм
Движение машины для продольной резки влево или вправо	± 90 мм
Рабочее давление воздуха	0,6 ~ 0,9 МПа
Относительная влажность	20% ~ 90%
Температура	5 ~ 50 ℃

*Принятие знаменитого преобразователя частоты двигателя и сохранение того же шага, что и производственная линия, с высокой точностью.
*Система автоматического фрезерования может обеспечить непрерывное фрезерование лезвий в процессе производства. Система фрезерования также может в любое время установить длину интервала и время шлифования в зависимости от материала или ситуации обрезки.
* Высококачественное лезвие 1,2 мм режет картон на высокой скорости, обеспечивая гладкую режущую кромку, недеформирующуюся канавку, красивую и удобную для полной печати на картоне.

Фрезерный станок с ЧПУ SC-B100

Технические параметры
*Скорость резки: 120 м/мин.
*Длина резки бумаги: 500-9999 мм.
*Точность резки бумаги: ±1 мм (при постоянной скорости)
*Картон: бумага-основа<360 г/м2, основная бумага<200 г/м2
Толщина: 3-14 мм, расход воды <10%
мин. ширина: 1000 мм, угловатость: <30 мм
*Относительная влажность: 20%-90%
*Относительная температура: 5℃-50℃
*Давление источника воздуха: 0,6-9 МПа.
* Вал фрезы: верхний: 188 мм, нижний: 188 мм.
* Ведущий ролик бумаги: верхний передний: 165 мм (солнечная шестерня), нижний передний: 120 мм.
верхняя часть спины: Φ165 мм (солнечная шестерня), нижняя часть спины: Φ120 мм
Конструктивные особенности
*Специальная конструкция: стеновая панель и основание машины высокой интенсивности, прозрачное окно с обеих сторон стеновой панели, удобное для осмотра и обслуживания.
*Система трансмиссии использует смазку автоматического цикла масляного насоса для обеспечения точности передачи.
*Использование высокоточного и жесткого шлифовального механизма с высокой скоростью обработки бумаги и длительным сроком службы, чтобы обеспечить точное зацепление точек резки и чистоту картона без заусенцев.
*Высокоточная конструкция ножевого вала и режущей рамы обеспечивает плавную резку на высокой скорости.
*Специальная конструкция устройства смены/замены лезвий обеспечивает быструю и удобную смену лезвий.
*Вся система соответствует стандарту CE и подлежит строгому контролю промышленного класса NC, чтобы гарантировать качество, стабильность и срок службы.
*В приводной части используется сервопривод переменного тока с германским драйвером и отечественным двигателем, высокое качество, быстрая и точная реакция.
*Принятие специальной конструкции хранилища для регенерации энергии с довольно хорошим эффектом энергосбережения и очень высокой способностью преодолевать нестабильность питания на заводах.
*Система имеет функцию автоматического обнаружения, способную предотвратить использование исключений и ущерб из-за отсутствия операции.
*Компьютер может автоматически регулировать ускорение резки картона в соответствии со спецификациями картона и скоростью производства, а также автоматически отслеживать скорость передачи картона, чтобы идти в ногу.
*Компьютер может хранить до 999 заказов и автоматически выполнять их последовательно или в соответствии с предыдущим условием. На экране отображаются различные виды производственной информации.
*Длина резки картона: 500-9999 мм, точность резки картона: ± 1 мм.

Штабелер RS

Технические параметры
*Длина листа: 2300 мм
Конструктивные особенности
*Автоматическая укладка и сбор картонов; электрический выход горизонтально.
*Вертикально соединенные картоны передаются широкополосной лентой.
*Картоны должны быть выдвинуты переключателем, когда количество или высота листов достигнет необходимого уровня.

Q1.Вы производитель или торговая компания?

О: Наш офис в Шанхае в основном занимается экспортом.У нас есть собственная фабрика в Вэньчжоу, провинция Чжэцзян.

В2.Какова гарантия на машину?

О: один год. После гарантии мы по-прежнему предоставляем покупателю техническую поддержку по низкой цене.

В3.Каково время производства при размещении заказа?

О: Обычно около 10-20 дней.

Q4.Каков срок доставки?

О: 15-30 дней после депозита.

Q5. Может ли ваша компания осуществлять доставку для клиентов?

О: Да, просто сообщите нам морской порт назначения или контейнерную площадку.

В6. Прочная ли упаковка?

О: Да. Применяется влагостойкая и противоударная упаковка, которая подходит для автомобильных перевозок на дальние расстояния и различных погодных условий.В комплект входит полный комплект инструкций по техническому обслуживанию и эксплуатации.

Q7.Как насчет установки машины и обучения?

О: 1) Мы предоставляем обучение на нашей фабрике бесплатно;2) Мы можем отправить технических специалистов (инженеров) на ваш завод для установки и обучения.Вы должны оплатить стоимость авиабилета и проживания в обе стороны, а также плату за каждого техника в размере 100 долларов США в день.

В8.Есть ли у вас машины на складе?

О: стандартная модель имеет большое количество на складе.Для специальной модели нам нужно 20-30 дней, чтобы произвести ее для вас.

Q9.Как вы можете гарантировать качество машин?

О: Каждая машина будет тестироваться не менее чем за 24 часа до доставки, чтобы гарантировать качество.И во время гарантии мы предоставим запасные части бесплатно, если у машины возникнут какие-либо проблемы.

Вопрос 10. Проверяете ли вы машины или тестируете их работу перед упаковкой?

О: Конечно, есть. У нас есть отдел контроля качества для отладки машины перед упаковкой.Если вы хотите использовать конкретный материал для проведения испытаний, вам необходимо оплатить стоимость материала.

Q11.Каков срок оплаты?

О: банковский перевод 30% заранее, остаток должен быть оплачен до доставки.Мы также принимаем оплату через Western Union или аккредитив по предъявлении.

В12.Принимаете ли вы посещение фабрики?

О: Тепло приветствуем ваше посещение.

Q13. Сколько лет вы работаете в полиграфии?

О: Шанхайская компания существует с 2008 года, фабрика существует более 25 лет.

Q14.Сколько у вас клиентов?

О: мы продали наши машины примерно в 60 стран.У нас есть агенты в Южной Африке, Марокко и Италии.

тег:

Место происхождения:	КНР
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	PRYWJ100-1800

Количество мин заказа:	1 комплект
Цена:	US 198000 Set
Упаковывая детали:	Использует влагостойкую и устойчивую к ударам упаковку, которая подходит для автомобильной перевозки
Время доставки:	45 дней
Условия оплаты:	L/C, T/T
Поставка способности:	30 комплектов/сетов в месяц

Скорость проектирования:	100 м/мин	Экономическая скорость:	40 ~ 60 м/мин для пятислойного картона
рабочая ширина:	500 ~ 1800 мм	Уровень основной бумаги:	≥ B
Водоизмещение базовой бумаги:	11% ± 1%	Поверхностная бумага:	150 ~ 200 гсм
Основная бумага:	150 ~ 200 гсм	Гофрированная бумага:	105 ~ 180 гсм
Количество пара:	2500 ~ 3200 кг/ч	Максимальное давление:	10,6 МПа
Обычное давление:	00,98 ~ 1,12 МПа	Длина производственной линии:	45 m
Ширина производственной линии:	6 м
