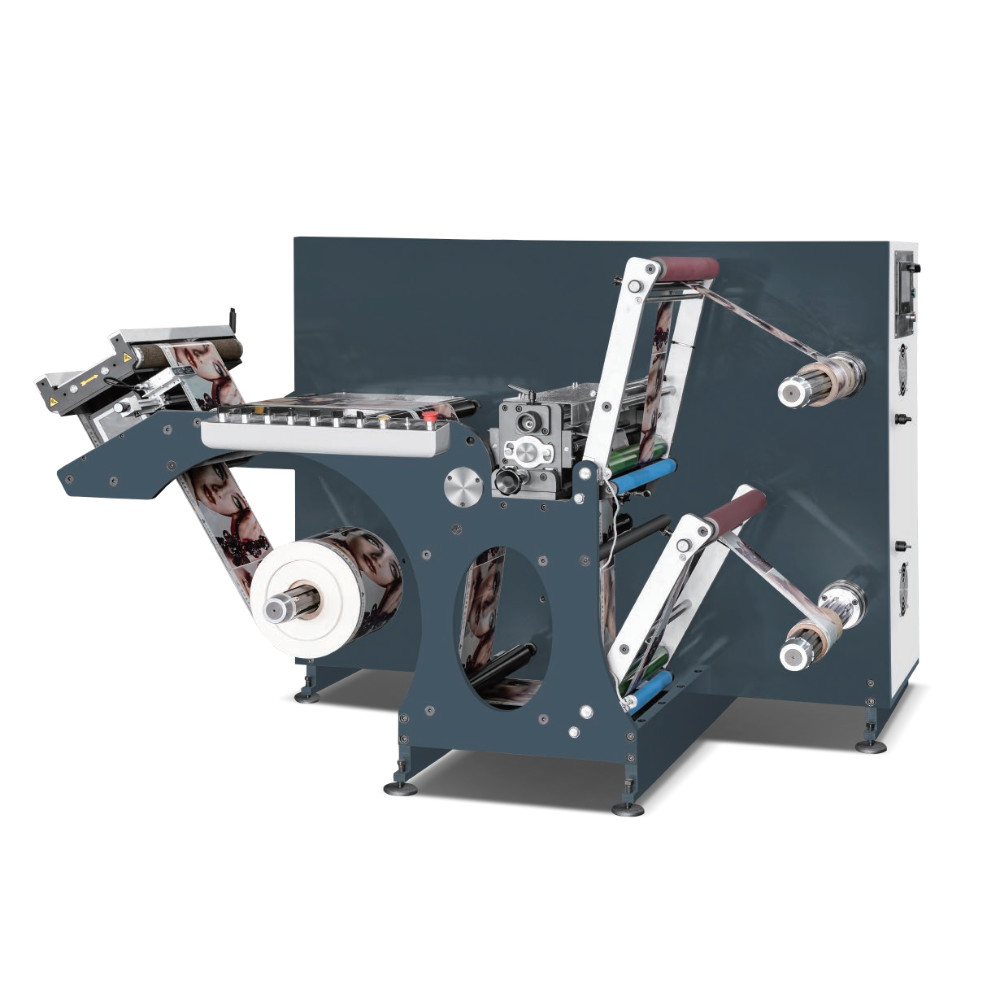

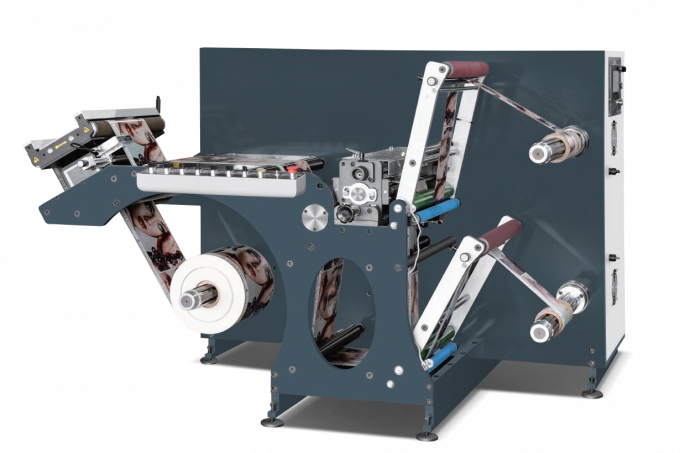

FQ-320C Высокоскоростная продольно-резательная машина

Особенности

Автоматическая продольно-резательная машина FQ-320C является вспомогательным продуктом автоматической высекальной машины. Эта машина подходит для продольной резки узких полос бумаги. Она имеет счетчик метража и счетчик количества. Размотка контролируется системой наведения полотна, конструкция всей машины компактна, быстра, с высокой эффективностью, проста в эксплуатации и работает стабильно.

Технические параметры

Высокоскоростная продольно-резательная машина FQ-C
Модель	FQ-320C	FQ-370C	FQ-480C
Скорость резки	200 м/мин
Макс. ширина полотна	320 мм	370 мм	480 мм
Макс. диаметр размотки	700 мм
Макс. диаметр перемотки	600 мм
Размеры	2100 * 1250 * 1300 мм	2100 * 1300 * 1300 мм	2100 * 1400 * 1300 мм
Главный двигатель	4 кВт
Напряжение	380 В, 3 фазы
Мин. ширина резки	10 мм
Вес машины	около 2500 кг

Конфигурация

1. С 1 валом размотки 3’’, пневматический вал.
2. С 2 валами перемотки 3’’, пневматический вал.
3. Со счетчиком метража/количества.
4. С системой наведения полотна CHINESE.
5. С 10 режущими ножами.
6. Машина имеет вентилятор для сдувания обрезанных краев.

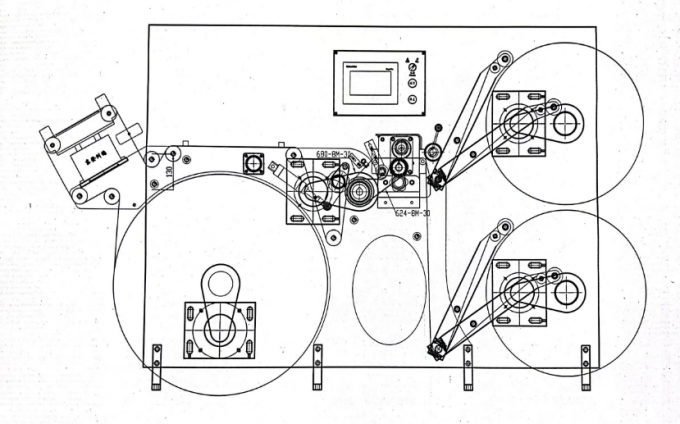

7. С прижимным роликом при перемотке, как на чертеже.
8. Машина с пневматическим валом 25 мм.
9. Машина поставляется с 4 серводвигателями: один для размотки, один для прижимного ролика, два для перемотки (вверх и вниз)
10. С платформой после размотки.

Система инспекции OK4000/8000 (опция)

Особенности системы (полный диапазон)

100% наблюдение за всем кадром: охватывает настройки загрузки и весь производственный процесс;
Качество изображения HD: на основе камеры высокого разрешения;
Стабилизация изображения: с помощью изображений в реальном времени изображения автоматически синхронизируются и не зависят от замедления автоматического обнаружения с прозрачными этикетками;
Не наносит вреда здоровью операторов и снижает утомляемость: использование светодиодных источников света вместо стробоскопов, свет более мягкий и равномерный;
Быстрая и простая настройка задач;
Надежная и стабильная работа.

Конфигурация системы

Линейная сканирующая камера OK4000 для проверки печати;
Промышленный компьютер использует восьмиядерный процессор с 64-битной архитектурой, что обеспечивает более высокую скорость;
Использование объектива высокой четкости без искажений;
Принятие интегрированной конструкции источника света, простота установки;
Импортная высокоскоростная двухканальная карта захвата.

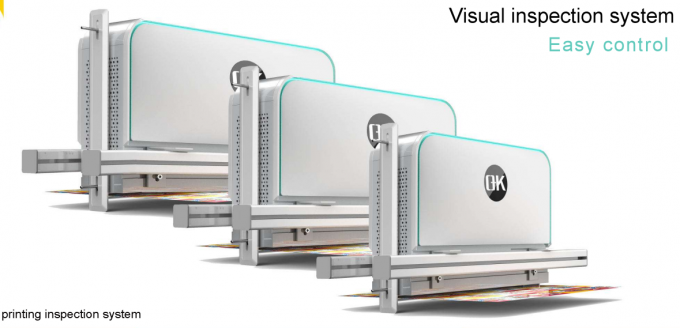

Система визуального контроля

Представляем систему 100% контроля дефектов, от наблюдения за всем кадром до обнаружения отсутствия стандарта + обнаружения отходов, до высокоточного обнаружения всего кадра + системы рабочего процесса. С помощью модульной конструкции клиенты могут реализовать все свои требования к набору систем с помощью дополнительных модулей. Система использует специальный контурный источник света для улучшения контрастности между прозрачной этикеткой и подложкой. Независимо от того, является ли подложка прозрачной или непрозрачной или даже белой, система может завершить обнаружение. Она может реализовать обнаружение почти всех прозрачных этикеток на предмет отсутствия стандарта и грязных отходов. Для пустых этикеток система имеет абсолютное преимущество. Система может свободно переключаться между обычным источником света и контурным источником света.
Скорость захвата изображения: 30 кадров в секунду, обнаружение всего кадра в реальном времени.
Максимальная скорость инспекции: 150 м/мин - 500 м/мин (выбор в зависимости от модели системы).
Максимальная ширина инспекции: 180 мм - 1100 мм (выбор в зависимости от модели системы).

Полный комплект OK4000-4K/8k включает в себя следующие детали

1. Линейная сканирующая камера -- OK 8000 (разрешение 4/8K)
2. Карта захвата -- OR-X4C0-XPD00
3. Объектив (включая соединительное кольцо, адаптерное кольцо и т. д.) -- Apo-Componon 2.8/40
4. Кабель для передачи данных с камеры -- MVC-1-1-7M
5. Купольный источник света
6. Адаптер источника света (включая кабель для передачи данных, кабель питания)
7. Энкодер -- R58S10-9C10M5-24L-5000
8. Разъемная полоса (220 В)
9. Кнопка (металл)
10. Дисплей (включая кабели -- 243V5QSB)
11. Клавиатура (K120 USB)
12. Мышь (проводная M170)
13. Кабели питания
14. Выключатель питания -- NES-100-24
15. Сигнальная лампа (24 В)
16. Блок управления -- TF-A610H-B250MD3V-8700K-16G+128G

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	FQ-320C 370C 480C

Количество мин заказа:	1 комплект
Цена:	US 16000 ~ 19000 Set
Упаковывая детали:	Использует влагостойкую и устойчивую к ударам упаковку, которая подходит для автомобильной перевозки
Время доставки:	45 дней
Условия оплаты:	L/C, T/T
Поставка способности:	30 комплектов/сетов в месяц

Модель:	FQ-320C	Скорость резки:	200 m/min
Максимальная ширина веб-страницы:	320 мм, 370 мм, 480 мм	Максимальный диаметр разворачивания:	700 mm
Максимальн Rewinding Диаметр:	600 мм	Размеры:	2100 * 1250,1300,1400 * 1300 мм
Главный двигатель:	4 кВт	Напряжение:	380 В, 3-фазный
Ширина вырезывания MIN.:	10 мм	Машины:	около 2500 кг.
