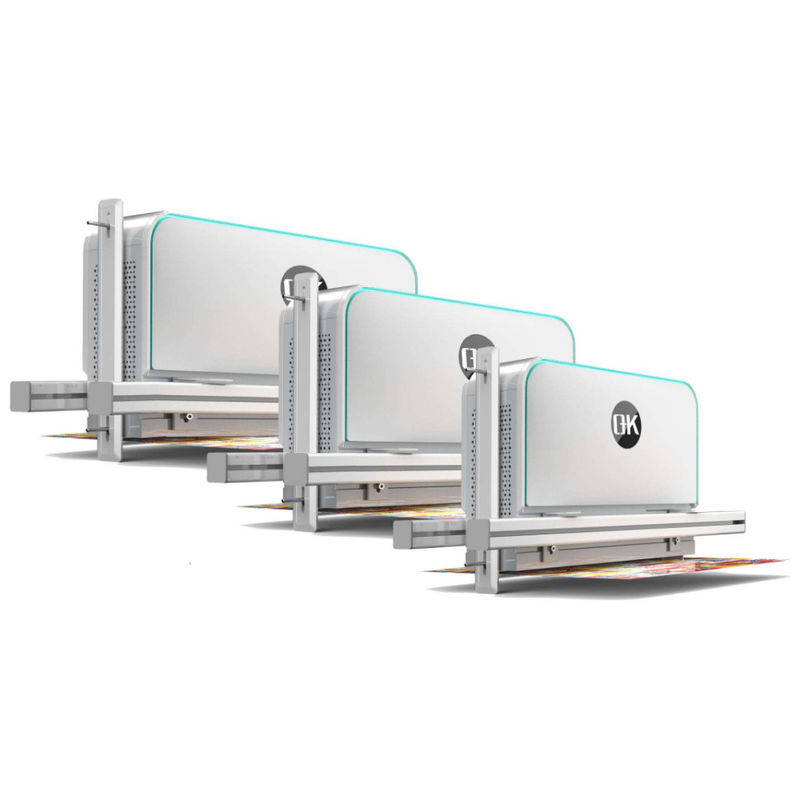

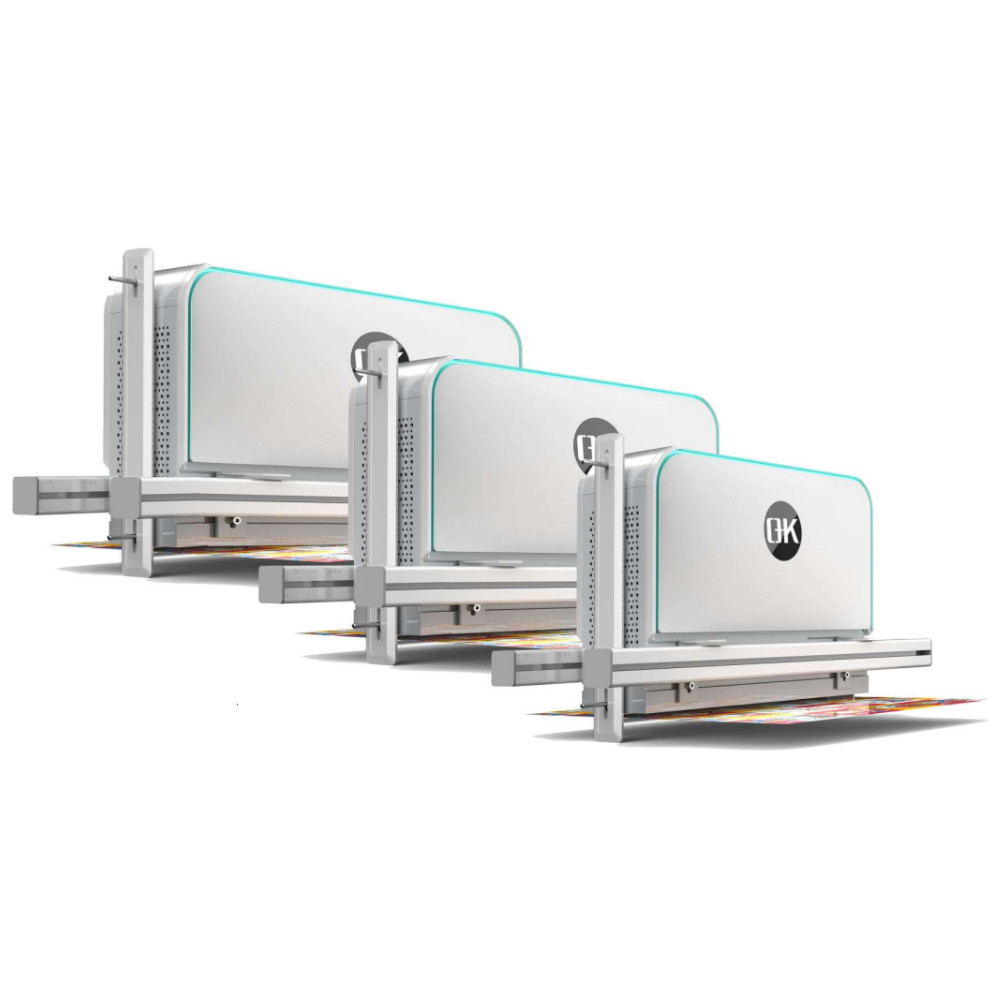

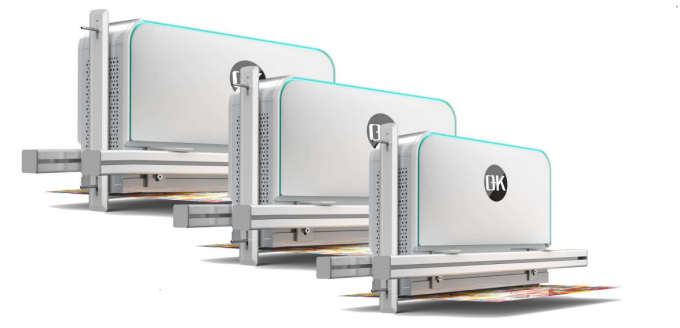

Система визуальной онлайн-инспекции OK-4000

Особенности

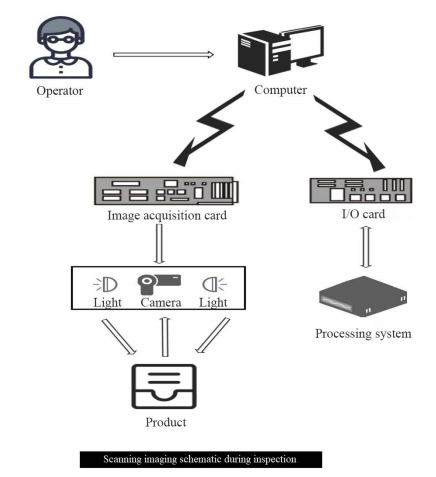

Визуальная система онлайн-инспекции - это высокоскоростная система контроля качества для обнаружения дефектов на поверхности печати. Она основана на технологии машинного зрения для достижения 100%-ной проверки продукции.Принцип заключается в том, чтобы использовать высокоскоростную линейную сканирующую камеру для сканирования проверяемого объекта для получения изображения напечатанной поверхности продукта,который преобразуется в двумерные цветовые данные картой получения изображения и отправляется на промышленный компьютер для обработки в режиме реального времени.изображение отображается непосредственно на интерфейсе человека-машины для справки оператораС другой стороны, обработчик используется для идентификации и анализа собранного изображения, а затем загружает результат в систему контроля для обработки персоналом контроля качества.

Внедрение системы 100%-ной проверки неисправностей, от наблюдения в полном диапазоне до отсутствия стандартного обнаружения + обнаружения выбросов отходов, до высокоточного обнаружения в полном диапазоне + системы рабочего процесса.С помощью модульной конструкцииПомимо этого, клиенты могут реализовать все свои требования к набору систем с помощью дополнительных модулей.Система использует специальный контурный источник света для улучшения контраста между прозрачной этикеткой и бумагой для подложкиНезависимо от того, прозрачна или непрозрачна бумага, или даже белая, система может завершить обнаружение.Он может реализовать обнаружение почти всех прозрачных этикеток для отсутствия стандартных и грязных отходовДля пустых этикеток система имеет абсолютное преимущество.Система может свободно переключаться между обычным источником света и контурным источником света.
Скорость получения изображения 30 кадров в секунду, обнаружение полного кадра в реальном времени.
Максимальная скорость проверки:150 м/мин-500 м/мин (выбирается в зависимости от модели системы).
Максимальная ширина проверки:180-1100 мм (выбирается в зависимости от модели системы).

100% полнокадровое наблюдение: охватывает настройки багажника и весь производственный процесс;
Качество изображения HD: основанное на камере высокого разрешения;
Стабилизация изображения: с помощью изображений в режиме реального времени изображения автоматически синхронизируются и не подвергаются влиянию замедления автоматического обнаружения с прозрачными ярлыками;
Не наносит вреда здоровью операторов и уменьшает усталость:применение светодиодных источников света вместо светодиодных ламп делает свет более мягким и равномерным;
Быстрая и простая настройка задач;
Надежная и стабильная работа.

Технические параметры

Система визуальной онлайн-инспекции OK-4000
Горизонтальное разрешение	0.15 мм
Вертикальное разрешение	0.15 мм
Ширина обнаружения	10 мм ~ 1500 мм
Максимальная скорость	450 м/мин
Точность обнаружения точечных дефектов	Площадь дефекта > 0,2 мм2
Точность обнаружения полос	площадь дефекта > 0,1 * 5 мм
Точность обнаружения регистрации	Горизонтальный > 0,15 мм, Вертикальный > 0,25 мм

Примечание:Резолюция вертикального обнаружения зависит от максимальной скорости обнаружения, а минимальное вертикальное разрешение может достигать 0,05 мм.Максимальная проектная скорость 450/мин относится к максимальной скорости, которая может быть достигнута при разрешении 0.15 мм.

Конфигурация

Положение	Состав
Инспекционное программное обеспечение	Система визуальной онлайн-инспекции

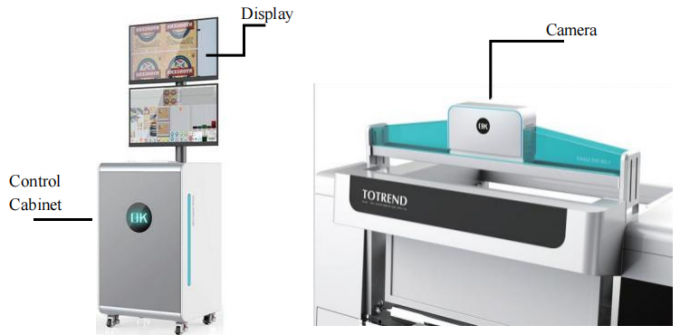

Основное оборудование	• CMOS-камера с высокой скоростью / разрешением •карта высокоскоростного получения изображений •кодер с высоким разрешением •Ленза высокого разрешения • светодиодный яркий источник света (с питанием) •высокоскоростные промышленные компьютеры (включая процессор, память, встроенное оборудование, дисплей, клавиатуру и мышь)
Аксессуары	•Контрольный шкаф (включая встроенный воздушный выключатель, выключающий источник питания, SSR, реле и охлаждающий вентилятор и т.д.) •Сигнал тревоги и гудок •Установка камеры, защитная крышка и охлаждающий веер •Подъемный кабель (кабель камеры, кабель питания) и вставка/запечатка

Полный набор OK4000-4K/8K включает в себя нижеперечисленные части

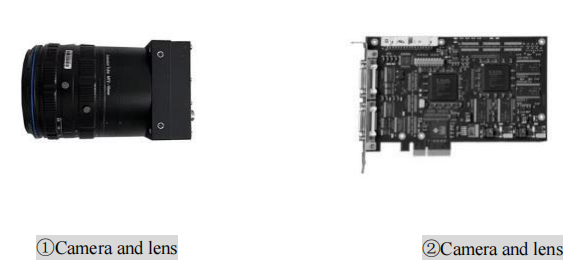

1.Линейная сканирующая камера - OK 8000 ((4/8K разрешение)
2Карта захвата... OR-X4C0-XPD00
3.Ленты (включая соединительное кольцо, кольцо адаптера и т.д.) -- Apo-Componon 2.8/40
4. Камера кабеля данных--MVC-1-1-7M
5.Созвездие купола
6.Адаптер источника света (включая кабель передачи данных, кабель питания)
7.Энкодер--R58S10-9C10M5-24L-5000
8.Стубильный блок ((220В)
9- Кнопка (металлическая)
10. Дисплей ((включая кабели-243V5QSB)
11. Клавиатура ((K120 USB)
12. Мышь ((M170 проволока)
13- Электрические кабели.
14.Путевой переключатель - NES-100-24
15.Сигнал тревоги ((24 В)
16Контрольная коробка - TF-A610H-B250MD3V-8700K-16G+128G

Камера для сканирования линей для проверки печати
Промышленный компьютер использует 64-разрядный восьмиъядерный процессор, который быстрее
Использование линз высокой четкости без искажений
¢принять интегрированный дизайн источника света,легкий для установки
¢ Импортируемая высокоскоростная двуканальная карта получения данных

Преимущества системы визуальной онлайн-инспекции

1.Вместо ручной проверки качества значительно повысить эффективность производства;
2Система обнаружения обладает высокой способностью обработки, что повышает скорость печати и точность обнаружения;
3.Широко применяется в упаковке продуктов питания, упаковках лекарств, обоев, этикетках сигарет, алюминиевой фольге и других областях;
4.Уделять внимание основным дефектам, таким как проволока ножа, напечатка, выпуклости, инородные вещества, отверстия, тяга чернил, пятна и морщины на поверхности печати;
5.Удобный пользовательский интерфейс и богатые продуктовые функции, удобные для пользователей в использовании и управлении;
6Улучшение качества продукции снижает производственные затраты предприятий.

тег:

Place of Origin:	China
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Цена:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
