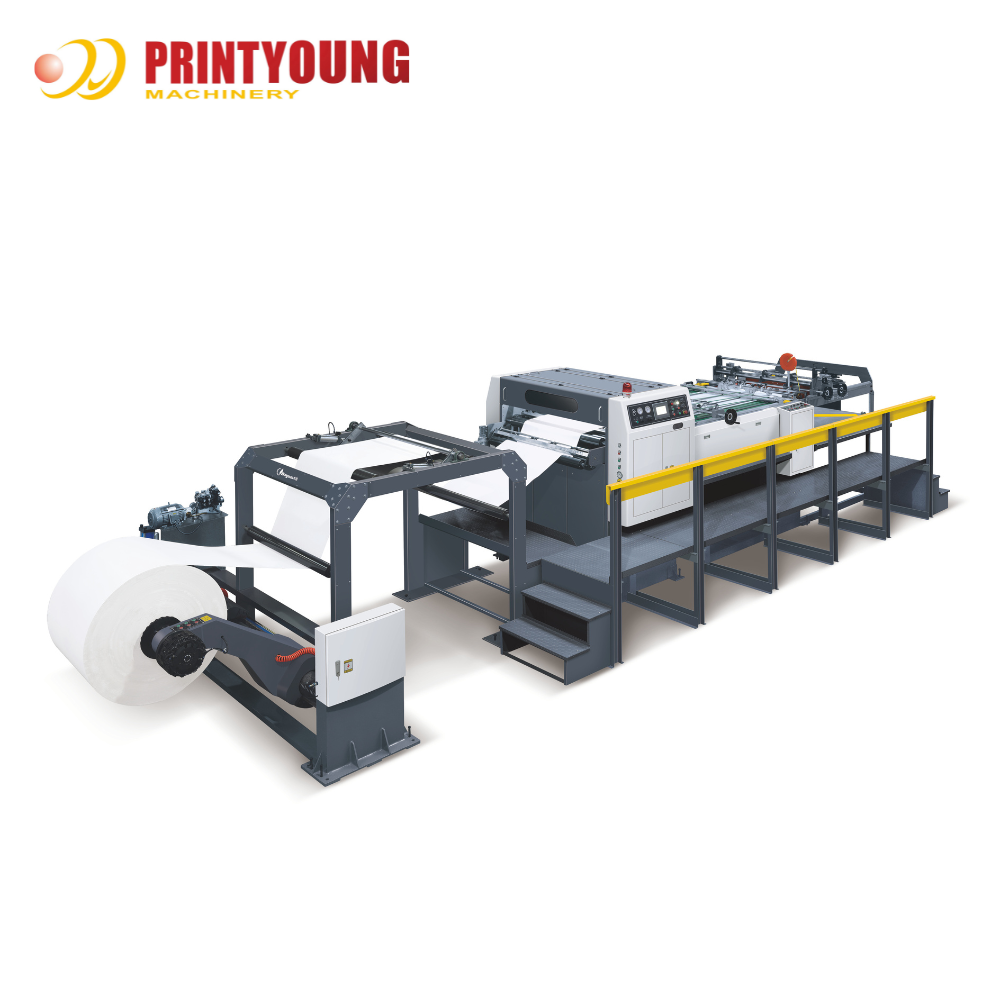

Машина для резки листов CM-1500A

Особенности

Сервопрецизионный высокоскоростной резач листов серии CM может эффективно завершить резку, резку и обрезку продуктов, а также поддерживать самую высокую точность и качество продукции.Машины для резки бумажных рулонов серии CM хорошо оснащены и почти могут адаптироваться ко всем требованиям резки изделий..
* Использование узлового литого железа QT500-7, оригинального бумажного каркаса с зажимными руками, отлившегося специальным технологическим процессом, что позволяет получить высокую прочность.никогда не деформируются и обеспечивают безопасность оригинальных бумажных рамных зажимных рук.
* Использование стальной плиты Q335, стеновая панель основного устройства имеет высокую точность изготовления и высокую прочность, поэтому никогда не будет деформироваться.
* Машина использует оригинальный подшипник, импортированный NSK.
* Машина использует оригинальные детали, импортированные из Франции Schneider, и японский OMRON, и т.д.
* Точность резки на матрице достигает ± 0,5 мм, максимальная скорость достигает 400 листов/мин.
* Задней ножом используется немецкая металлическая сталь Ni-Cr-Mo, с высокой точностью и никогда не деформируется; край ножа легко регулируется и калибровывается.
* Используйте систему автоматического выравнивания углов для быстрого выравнивания углов рабочего листа.
* Оснащенный нашим первым разработанным антикривым автоматическим регулирующим устройством, обеспечивает быструю и гладкую регулировку антикривой бумаги.
* Часть подачи бумаги использует устройство предварительного прессования, чтобы гарантировать, что бумага не будет морщиной.
* Оснащены сенсорным интерфейсом работы на китайском и английском языках.
* Использовать пневматические компоненты Taiwan AIRTAC для обеспечения точности выполнения каждого пневматического действия.

Технические параметры

Тип резки	Вверх нож режет взаимно, вниз нож фиксируется
Применимый диапазон бумаги	60 ~ 550 гсм
Максимальный диаметр бумажной рулоны	1800 мм (71 ̊)
Максимальная ширина резки бумаги	1500 мм
Диапазон длины резки	450 ~ 1650 мм
Номер листа резки	1 лист
Точность резки	Длина резки ≤ 1000 мм: ± 0,5 мм Длина резки > 1000 мм: ±0,1%
Максимальная скорость резки	400 разрезов/мин
Максимальная скорость.	300 м/мин
Максимальная высота наложения бумаги	1500 мм
Спрос на источник давления воздуха	00,8 МПа
Сила дизайна	380 В / 220 В 50 Гц

Конфигурация

Стойка на катушке, бумажная кормлящая

* Максимальный диаметр бумажного рулона: 1800 мм
* Максимальная ширина резки бумаги:1500 мм
* Минимальная ширина резки бумаги: 500 мм ((20")
* Диаметр бумажного цилиндра: 3′′, 6′′ или 12′′
* Гидравлический привод:
1.Открытие/закрытие и движение вперёд/назад рук бумажных сцеплений приводятся в действие гидравлическим масляным цилиндром
2. Подъем рук бумажных рулонов зажимаетсяна масляной гидравлической цилиндре
* Пневматические тормоза, автоматические тормоза
* Бумажный свиток с указателями и соответствующие скобки
* Система управления напряжением:Пневматическое регулирование напряжения и колебание колебания для регулирования подъема или падения арма давления, для контроля прочности тормоза

Коррекция краев (необязательно)

Гидравлический тип,принимает для управления точный сенсорный клапан,двигается гидравлическим масляным цилиндром

Устройство против кривой

* Тип: Принимает двигатель и регулировку высокой скорости
* Устройство для защиты от кривой:Путеводитель для защиты от кривой использует запатентованный дизайн и эффективную обработку.

Часть для предварительного прессования бумаги

Использование электрического управления и режима нажатия,чтобы прессинг-ролл двигался вертикально,обеспечивал правильное расположение бумаги и уменьшал явление наполнения бумаги.

Фотоэлектрическая система отслеживания (необязательно)

* Автоматическое направление кромки:Гидравлическое направление кромки, бумажное направление кромки, слежение за электрическим глазом, управление и регулирование на бумаге и система коррекции кромки должны быть оснащены линиями и слежением за кромками.

* Автоматическое отслеживание курсора: точно определить местоположение системы двойного сервопривода, чтобы реализовать двойной сервомоторсинхронизация и регулировка.

* Автоматическое устройство электрического глаза с курсором: высокоточный электрический глаз в децибелах, чтобы точно определить местонахождение цветового кода бумаги

Часть резки ((Необязательно)

* Тип:Регулируемый нарезный нож и вентилятор всасывающего канала и воздушный шланг по обе стороны края отработанной бумаги.
* Верхний нож: регулируемый подъем и опускание, нож для резки переключателя, и расстояние резки бумаги может регулироваться вручную.
* Нижняя часть ножа: вал ножа фиксируется в верхнем и нижнем положении, а просвет для резки бумаги может регулироваться вручную.
* Фан:1.5кВт двигатель.
* Труба и фиксированная рама для сбора отходов бумаги типа Y.

Режущая часть

* Верхний рулон резака:принять метод резака в Великобритании для эффективного снижения нагрузки и шума резания бумаги, а также для увеличения Срок службы резака.Часть верхнего резака Ролл использует сварку из нержавеющей стали,точность Для эффективного снижения вибрации и шума при работе на высоких скоростях.
* Нижняя стойка резака:принять литый железный интегрированный формовый литье, и объединить с точной отделкой, чтобы иметь лучшую стабильность.
* Драйв-ролл: Поверхность ролика принимает конструкцию текстуры расширения и управляет под давлением бумажной скобкой ролика через цилиндр.
* Нож для резки спины: изготовлен из специальной сплавной стали с точной отделкой, что обеспечивает длительный срок службы; лезвие легко регулируется и калибровывается.
* Защитное крыло: машина автоматически останавливается при открытии защитного крылья, чтобы гарантировать безопасность.

Система автоматического регулирования краев и углов бумаги

* Человек-машина интерфейс,легко работать
* Тип:принять метод фиксации держателя Великобритании на фиксированный,это позволит сэкономить время и рабочую силу и повысить эффективность

Интерфейс между человеком и машиной

* Электрическая система управления проста в эксплуатации
* Продолжительность резки, количество и количество готовых изделий могут быть введены непосредственно
* Фактическая длина резки и количество резки могут отображаться в режиме реального времени

Оборудование для транспортировки бумаги

* Тип:Горизонтальное многоступенчатое дифференциальное питание для получения количества отделов и эффекта складирования бумаги.
* Первая часть конвейера: быстро отделить и разрезать бумагу.
* Вторая секция конвейера:Может управляться самостоятельно или совместно, и регулировать бумагу для подачи в типе переплетения.
* Прокладка конвейера для бумаги:Рафинированный сепаратор бумаги, может регулироваться с помощью соответствующей ширине бумаги.

Автоматическое оборудование для выравнивания и сбора бумаги

* Тип:Гидравлический подъем и наложение стол сбора бумаги, автоматически опускается, когда бумага накладывается на определенную высоту.
* Максимальная эффективная высота укладки бумаги: 1500 мм
* Размер коллекции бумаги:Широта=1500 мм, длина=1650 мм.
* Оборудование для выравнивания бумаги:Механизм позитивного выравнивания бумаги электрического типа;Механизм выравнивания бумаги электрического типа с обеих сторон;Механизм задней ретейнерной доски типа "Turnover";Механизм выравнивания бумаги ручной работы и движимый с обеих сторон.

Оборудование для автоматического подсчета вставки этикеток

* Тип:точный подсчет поперечного вставления.
* Функция:
1.Установите ввод номер этикетки в компьютерном интерфейсе типа "мягкий контакт", чтобы вставить этикетку в соответствии с установленным значением.
2Функция пополнения листа несоответствующих изделий.

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	СМ-1500А

Количество мин заказа:	1 комплект
Цена:	USD 39000 Set
Время доставки:	30 рабочих дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	10 комплектов в месяц

Применимый ряд бумаги:	60 ~ 550 г/м²	Максимальный бумажный диаметр крена:	1800 мм (71 дюйм)
Максимальная ширина резки бумаги:	1500 мм	Диапазон длины резки:	450 ~ 1650 мм
Номер листа вырезывания:	1 лист	Максимум. Скорость резки:	400 разрезов/мин
Максимальная режа скорость метра:	300 m/min	Высота максимальной бумаги штабелируя:	1500 мм
Потребность источника давления воздуха:	0,8 МПа	Конструкционная мощность:	380V / 220V 50Hz
