Машина для вставки седла PRY-450Y

Особенности

Машина PRY-450Y для вставки в седло состоит в том, чтобы поместить книгу в середину другой книги, чтобы достичь функции страниц с рукавами.Он в основном подходит для работы книг и книг с изображениями.
Машина оснащена частью машины для обвязки, которая может реализовать рукавную страницу + вертикальное связывание, а также может быть оснащена трехсторонней книжной режущей машиной, то естьконная связующая линияДля автоматической настройки страниц, привязки и резки.

Технические параметры

Максимальный формат	450 * 320 мм
Минимальный формат	148 * 105 мм
Максимальная толщина готовой продукции	8 мм
Источник питания	380 В 50 Гц
Общая власть	12 кВт
Максимальная вращающаяся скорость машины	10000 оборотов в час
Чистая масса машины	4 Т
Граничное измерение (4 группы)	7200 * 3200 * 1500 мм

1.Машина для сбора; 2.Воздушный насос; 3.Электрическая коробка;

4.Машина для бросания книг; 5.Книгоукладчик.

Конфигурация

Сборная машина

1Он имеет переключатели выбора режима производства для 1: 1 и 1:2, а также переключатель выбора пустого положения, который удобен для регулировки.
2Он оснащен светофорами безопасности и сигналом об отказе, кнопками "начать" и "остановить".
3.Сборная машина имеет двойную структуру с крепкой, что повышает устойчивость работы машины.
4Для подачи бумаги используется несколько всасывающих сосочек, что обеспечивает устойчивость падающих буклетов и подходит для буклетов различных спецификаций.
5.Камера используется для контроля давления воздуха и времени, что позволяет каждому буклету падать точно
6Улучшен механизм сцепления сборной машины. Принято устройство сцепления, открывающее пружину с помощью розы, что делает механизм сцепления прочным.В сочетании с износоустойчивыми прокладками из синтетической резиныУсиливается переносная сила крепления на буклеты.

Сборщик

1.Рабочий принцип
В комполяторной машине вал передачи основания движет тремя группами оси вращения и образует круг.И три группы оси вращаются непрерывно, сохраняя определенные относительные отношения положенияПри сборке сложенные листы бумаги с краями 6 ± 1 мм поместите на пластину.Две всасывающие головки 1 будут всасывать лист на дне и вытягивать вниз, а затемЛист также будет укушен двумя кусающимися когтями на вращающемся бумажном кусательном колесе 3В это время всасывающие головки 1 немедленно прекращают всасывание.После того, как лист бумаги перемещается в регулирующую стойку 4,укусительная лапа 2 немедленно освобождает лист бумаги, который передается, опираясь на набор роликов для зажимания в это время.Бумажный лист будет заблокирован предварительно настроенный портер 5 и остаться некоторое времяЗатем зубы из стального листа 6 на наборе разделительного колеса 10 перемещают лист бумаги на длинный край листа и кусают длинный край.длинный край и короткий край отделены.Краткий край закрепляется на оси другого набора разделительных колес 11. Затем лист начинает падать и всасывается всасывающими головками 8 и 9.Бумажный лист будет открываться в определенной степени, когда он поворачивается в горизонтальное положение, а зубы 6 и крюк 7 будут отделены бумажным листом.Всасывающие головки будут непрерывно расширять лист бумаги и опускаться до тех пор, пока две всасывающие головы не прекратят всасывать одновременно.В это времяБумажный лист опустится и упадет на стойку для падения книги 14.Книга сбор цепочки будет толкать лист бумаги на книжной панели последовательно и передает сборные книги на позиции для обнаружения и связывания.
2. Регулирование различных частей
При настройке уровень переменной передачи должен быть помещен в нейтральное положение для обеспечения безопасной работы.При сборке сложенные в подписи листы бумаги должны быть помещены на пластину;короткий край должен быть наложен сверху, и страницы книги не должны быть больше, чем книжки. Чем больше формат книги, тем меньше страниц книг, которые должны быть помещены.Задняя сторона бумаги должна плотно нажиматься на плоскость книжного ящика 2В то время как книжный экран 5 должен опираться на другую сторону книжной бумаги, но не слишком плотно. Между обеими сторонами книжной бумаги и книжным экраном 1 должен быть 1-2 мм разрыв.Расположение подписей, отбитых бумажным колесом, находится вокруг книжного ящика 1.Книжная оболочка 1,2 и плоскость, к которой прикоснулась спинка бумаги, могут вращаться в вертикальную или наклонную плоскость со стороны вниз.но это сделает ширину края бумаги немного от кусания когтя на бумаге кусания колеса уменьшение.

(1)Направьте болт 3 и 4 так, чтобы их кончики контактировали с бумагами для книг, которые могут служить страницей.есть воздушная подушка 6 для обеспечения того, чтобы бумаги книг можно было легко выбрать.Объем дуновения может регулироваться в зависимости от размера листа и количества размещенных книг.Дующий рот 2 делает заднюю часть подписи свободным и он может координировать с движениями бумаги разделить язык 1Чтобы всасывающая головка могла всасывать подписи по одному.

(2) Корректировка размера листа
Блок размера 1 закрепляется винтами, и его положение регулируется в соответствии с размером листа книжной бумаги.Значение шкалы на регулирующей скобке книжных окон представляет собой ширину книгиПри наличии длинных и коротких краев бумаги он должен обеспечить, чтобы четыре зуба из стального листа кусали длинные и короткие края бумаги вместе.спинка книги должна касаться размера блока 1Высота блока размера 1 также должна быть соответствующим образом регулирована в зависимости от скорости сбора.
При сборке книжной бумаги большого формата ролик на книжной полке 2 в центре устанавливается обратно, чтобы увеличить положение прессования книг.Напряжение пружины 4 и 5 можно регулировать, изменяя их положениеВо время работы для тонких листов применяется небольшое пружинное напряжение, а для толстых листов относительно большое пружинное напряжение.

(3)Регулирование однолистного листа без длинных и коротких краев
Напряжение пружин 4 и 5 должно быть регулировано до минимального значения, кроме того, необходимо демонтировать бумажный разделительный крюк 7 из стальных зубов 6,и установить книги падающих пробки 12 и 13, и разделить книжные бумаги в силу всасывания только.Когда всасывающие головки остановить всасывание в то же время,Бумага книги упадет вдоль книги падающих пробки 12 и 13 и упадет на стойку для падения книги 13.

(4)Регулирование цепочки передачи
После некоторого периода работы, если цепь передач удлиняется, эксцентрическое колесо1 может быть регулировано на напряжение.
Если всасывающие головки на двух наборах распределительной оси бумаги не на месте и их необходимо регулировать, сначала можно развязать колесо 2 или 3.и затем ось поворачивается так, чтобы она была выровнена с всасывающими головками, а затем закрепите зубчатый колёс.В случае регулировки следует обратить внимание на относительную позиционную связь между двумя наборами осей и вышеуказанным набором осей.

(5)Настройка клапана
Следует отметить, что регулирование клапана воздуха напрямую влияет на стабильность работы коллажирующей машины.
Воздушный насос отклоняется к различным частям через всасывающую трубу 1 и вдувную трубу 2.
С помощью регулирования крышки клапанного блока 3 можно контролировать время всасывания и остановки всасывающей головки 1.Покрытие клапанного блока 3 должно регулироваться до тех пор, пока бумаги книги не будут одновременно укушены двумя кусающимися когтями, и всасывание немедленно прекращается.В противном случае, всасывающие головки легко повреждаются.
С помощью регулирования крышки клапанного блока 4 можно контролировать время открытия и закрытия всасывающей головки 9 на наборе бумажных разделительных валов колес, находящихся вблизи оператора;путем регулирования крышки клапана 5Время открытия и закрытия всасывающей головки 8 на другом наборе бумажных распределительных валов колеса можно контролировать.а именно начать всасывание и остановить всасывание одновременно.Таким образом, когда подписи падают на панель книг, никакого смещения в направлении не произойдет и приведет к дрейфу вниз.это может зависеть от размера листа, чтобы обеспечить надежное падение на стойке для падения книги.
Количество воздушного дуновения подушки воздуха на пластине для помещения книги должно поддерживаться на соответствующем уровне.Когда размещенных книжных листов много,количество воздушного дуновения должно увеличиваться,и наоборот.

Проветриватели 6 и 8 установлены для выброса воздушного потока.При сборке тонкой книжной бумаги книжные бумаги нелегко падают на столбик для точного падения книги.дымовые трубы могут играть вспомогательную рольПоток воздуха должен быть перпендикулярно поверхности открытой книги, чтобы ускорить процесс падения.

(6)Комбинированная перевозка
При проведении комбинированной транспортировки агрегатом машины для сбораон должен переносить рукоятку управления от первой до положения подключения двигателя по одному в соответствии с последовательностью сбораПосле закрытия ручки каждая компрессорная машина заставляет падающие подписи падать точно на среднее положение двух красных хвостовых конвейерных плит движущейся цепи сбора книг швея.С перемещением хвостовых конвейерных плит,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
Когда соединительная машина поворачивается к комбинированным транспортам, и подписи случайно падают на хвостовую конвейерную пластину или очень близко к хвостовой конвейерной пластине,Это приведет к неточности или нестабильности сбора.В это время рукоятка сортировочной машины должна быть открыта и снова закрыта в нужное время.

Машина для бросания книг

(1) Устройство обнаружения
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
Распределенные устройства обнаружения используют принцип фотоэлектрического обнаружения и устанавливаются в каждой машине для сбора.Свет, конечно, будет затенен на один раз, и электрическое устройство будет проводить проверку в определенный момент процесса.отражающий фотоэлектрический выводит сигнал подписи отсутствует в течение времени обнаруженияС помощью управления обнаружением подписи компьютером, переключающийся дисплей подписи на голове машины может правильно отражать, какая машины для сортировки не имеет какой-либо подписи.Если отсутствие подписи происходит постоянно или частоОператор должен дополнительно проверить соединительную машину, чтобы выяснить причину ненормальной работы, чтобы своевременно ее исправить.
Общее обнаружение толщины может компенсировать недостаточность распределенного обнаружения, т.е.когда сигнатуры после прохождения фотоэлектрического обнаружения дрейфуют вниз во время процесса передачи на цепочке сбора книгДля того, чтобы не допустить, что они будут приняты за обычную книгу, перед связыванием книги проводится общая проверка толщины для подтверждения соответствия книги соответствующим требованиям.
Во время обнаружения пара верхних и нижних роликов 1 и 3 обнаружат сигнатуры в процессе транзит.соответствующее качание произойдет с контактным блоком 4.В это время, если колесо обнаружения книги 1 с стрелой магнитный лев вниз выровнен с книгой обнаружения нижний ролик 3,требуется, чтобы ролик 8 регулировался к середине разрыва в ролике 7 (i).Если в такой короткий момент контактный блок 4 вставляется в середину двух блоков 5, винт 9 может быть настроен так, чтобы соединить две контактные точки 11,что означает, что общая толщина нормальная..

Если отсутствие страницы приводит к уменьшению или увеличению общей толщины книги, контактный блок 14 не сможет вставляться в середину блоков 5.Он будет нажимать на боковую сторону.Между тем, уровень раскачивания будет снижаться, что приведет к разъединению двух точек соприкосновения 11, и будет подаваться сигнал, указывающий на неправильную общую толщину.
Вышеперечисленные два вида сигналов, касающихся недостающей или чрезмерной страницы после электрического устройства, могут вызвать действие магнитного клапана магнитного контроллера швея.При передаче книги с недостающей страницей или с избыточной страницей в положение скрещиванияВ то же время, с помощью переменного управления, компьютер может управлять действием магнитного клапана на блоке передачи книги и доставлять книгу в ведро для металлолома.

(2) Устройство передачи машины

Мощность агрегата сборной машины передается швеем через универсальную сцепку.
Что касается торможения полного механизма, то сначала на двигателе производится динамическое торможение, затем на электромагнитном тормозе производится торможение отключения энергии,наконец,через изменение частоты выхода инвертораБесконечно переменные скорости машины могут управлять асинхронным двигателем.

Использование и корректировка шва

Как правило, швейник регулируется в следующей последовательности.

(1) Регулируйте основу сгибающей ноги головки швейщика в соответствии с размером фолио

Во-первых, расположите головку шва на крепляющую пластину головки шва симметрично средней линии ((при условии соблюдения требований шва на седле относительно расстояния между сцеплениями книг).И затем закрепите винт 27, и закрепите изгибающую ногу 20 после того, как она будет выровнена со средним ножом головы швейщика, и одновременно установите пластинку 28 руководства.

(2) Настройка цепочки сбора книг в соответствии с размером листовки
Что касается швейщика, цепь для сбора книг должна находиться в определенном правильном положении, чтобы распределить швы на седле в желаемых положениях книг.В случае регулировкиПервое.Книгу для связывания следует поставить на цепочку сбора книг, сделать прессу для обрезания против хвостовой конвейерной пластины,и управлять машиной вручную, чтобы позволить книге сбора цепочки и головной части двигаться вперед одновременноКогда их скорость одинакова, то есть они находятся в относительно статическом состоянии, прекратите ручную работу,Развяжите винт 1 и повернуть рулевое колесо 2 чтобы книга на книге сбор цепочки быть переданы в нужное место для связывания с помощью седла шваЗатем закрепите винт 1, чтобы гарантировать правильное положение гвоздя на книге.

(3) Корректировка положения книжки для вилки.
Правильное положение для разделки книги может заставить книги, выброшенные из стойки передачи книг швея, упасть точно в середину двух скобков для подбора книг триножки.
Определение времени раздробления книги:когда ручка 6 раздробляет книгу в самое высокое положение,связочный стержень 2 тянет головку к левой границе и возвращается,но он должен держаться на расстоянии 60-65 мм от стойки трансмиссииЗатем устанавливается промежуточная передача 1, чтобы гарантировать, что выбитая книга может упасть в правильное положение.
Следует отметить, что скорость разделки книги тесно связана со скоростью самой машины, и соответствующая коррекция должна быть произведена на основе опыта использования.

(4) Регулирование устройства обнаружения
Распределенное обнаружение в основном регулирует отражающий фотоэлектрический выключатель и устанавливается в относительном положении между отражающими пленками на стойке для падения книг.Световой луч должен быть выровнен с правильным положением.
Полностраничное обнаружение в основном регулирует высоту установки двух отражающих фотоэлектрических выключателей по обе стороны цепи сбора книг и выравнивание луча света.В зависимости от положения ширины книжки на цепочке сбора,светлые лучи отражающих фотоэлектрических выключателей должны быть установлены под книжными листами на расстоянии 5-10 мм.Если в цепочке сбора книг при передаче обнаруживается искажение книжной бумагиКнижные бумаги будут защищать световой луч, когда они пройдут через позицию обнаружения, а фотоэлектрические выключатели отправят сигнал и утилизируют книгу как устаревший продукт.
При регулировании общего детектора толщины обычные книги для связывания должны быть помещены под эксцентрическое колесо 1,управлять машиной вручную и сделать стрелку на эксцентричном колесе вниз;в это время поворачивайте регулировщик 6, поднимите нижний ролик 3 детектора книг, чтобы нажать книгу на соответствующем уровне, а затем слегка регулируйте гайку 13,так что соответствующий вертикальный разрыв может быть оставлен, когда контактный блок 4 вставляется в середину двух блоков 5После этого поворачивайте машину по кругу. Если блоки могут свободно вставляться, это означает, что книга соответствует нормальным стандартам толщины.швейник будет магнитно подвешен на связывающем положении..

Размер разрыва между двумя блоками 5 и контактным блоком 4 может регулироваться в диапазоне 0,5 ~ 2 мм в целом.разрыв может быть увеличен надлежащим образом.Чувствительность высока, если разрыв большой.Однако,если накопительная ошибка, вызванная изменяющейся толщиной книг, превышает диапазон измерений, это может привести к неисправности машины.

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	ПРИ-450Y

Количество мин заказа:	1 комплекты
Цена:	USD 42000 Sets
Упаковывая детали:	Усыновляет устойчивую и амортизационную упаковку, которая подходит для дорожного транспорта на дальн
Время доставки:	60 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	10 комплектов в месяц

Максимальный формат:	450 * 320 мм	Минимальный формат:	148*105 мм
Максимальная толщина готовой продукции:	8 мм	Источник питания:	380 В 50 Гц
Общая мощность:	12 кВт	Максимальная скорость вращения машины:	10000 об/ч
Чистый вес машины:	4 Т	Граничный размер (4 группы):	720032001500 мм

	Shanghai Printyoung International Industry Co.,Ltd
	Комната 27B, НЕТ, дорога 58 новая Jinqiao, Пудун, Шанхай, Китай 201206
	86-21-50303885
	pry@printyoung.com

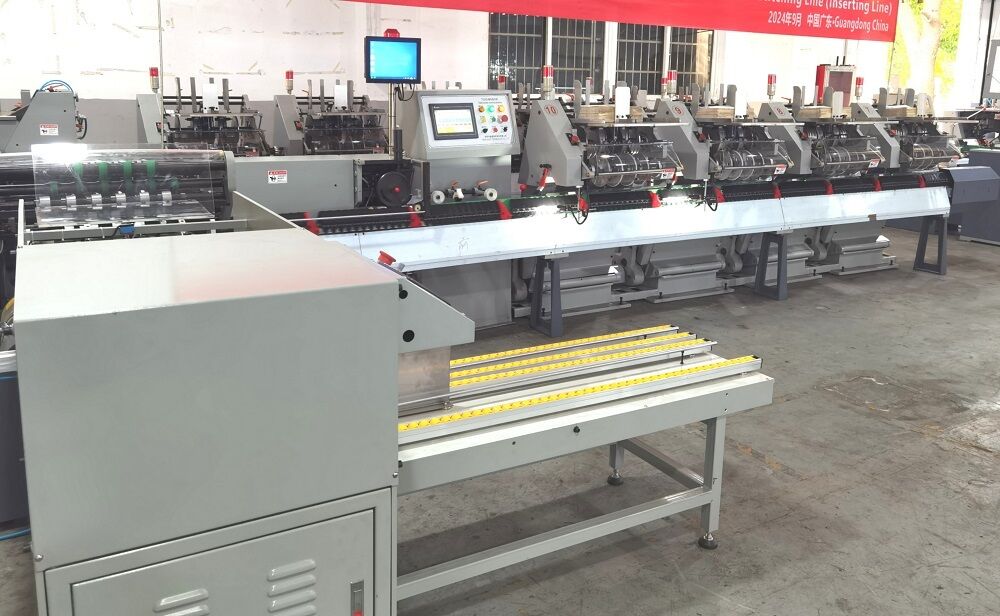

Линия производства машины для вставки седла PRY-450Y
