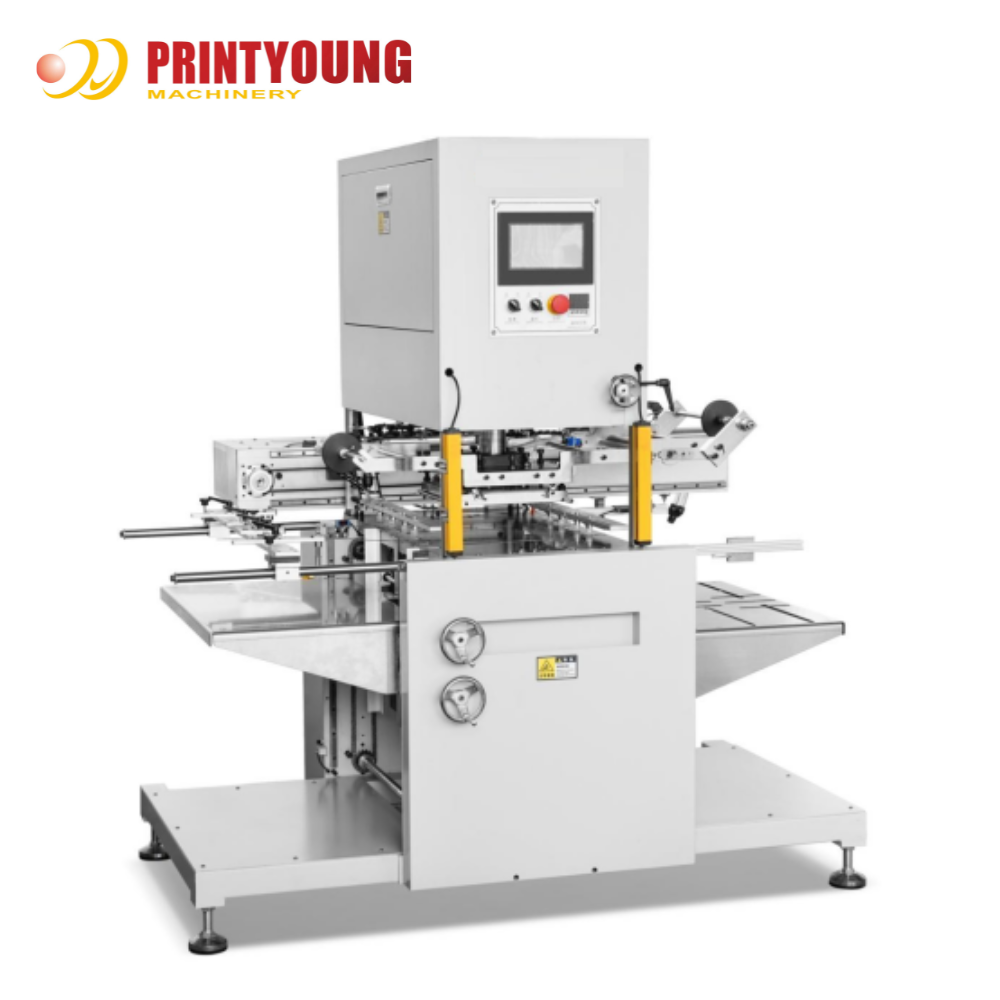

PRY-58 Машина для горячего тиснения фольгой

Особенности

Модель PRY-58 обладает комплексной аппаратной конфигурацией, адаптируемой к различным требованиям горячего тиснения фольгой.

(1) Вся машина использует углеродистую сталь Q235. Панели корпуса проходят специальную обработку для обеспечения высокой прочности, постоянной стабильности размеров и структурной безопасности. (2) Оснащена импортными шарико-винтовыми парами из Тайваня для обеспечения точного перемещения. Основной сервопривод включает защиту от перегрузки, а зубчатый ремень имеет защиту от разрыва. Автоматически останавливается при внешнем воздействии, чтобы минимизировать повреждение корпуса/точность подачи и предотвратить неисправности.

(3) Основной блок использует импортные оригинальные подшипники.

(4) Критические компоненты включают импортные электрические детали (например, Omron [Япония], Schneider [Франция]).

(5) Точность тиснения фольгой: ±0,1 мм; Максимальная скорость: 1800 листов/час.

(6) Оснащена автоматической системой регулировки давления printyoung для быстрого и точного контроля давления тиснения.

(7) Сенсорный интерфейс управления на китайском и английском языках.

(8) Пневматические компоненты Taiwan, Chinese Air TAC обеспечивают точность каждого пневматического движения.

(9) Основной ПЛК использует Printyoung Electric для стабильной и плавной работы машины.

Технические параметры

Макс. размер подаваемой бумаги	550 * 450 мм
Мин. размер подаваемой бумаги	150 * 150 мм
Макс. размер тиснения фольгой	300 * 250 мм
Характеристики бумаги	128 ~ 3000 г/м² (картон), серая доска толщиной 3,0 мм
Точность тиснения фольгой	≤ ± 0,1 мм
Макс. рабочее давление	20 T
Макс. рабочая скорость	1800 шт/ч
Макс. высота стопы подачи	350 мм
Макс. длина фольги	240 м (по длине)
Мощность основного двигателя	1,5 кВт
Габаритные размеры	1700×1250×1800 мм
Вес машины	650 кг
Мощность при полной нагрузке	3,5 кВт

Конфигурация

Секция подачи бумаги

1. Использует передовую систему управления для регулирования скорости подачи бумаги, обеспечивая плавную транспортировку бумаги.
2. Часть отделения бумаги изготовлена из специального алюминиевого сплава для более плавной подачи бумаги.

3. Подача по одному листу, обеспечивающая стабильность и точность.
4. Технология сервомикрорегулировки для ряда захвата бумаги, позволяющая выполнять регулировки, не останавливая машину.

Электрический блок

1. Интерактивный сенсорный интерфейс человек-машина позволяет настраивать различные длинные и короткие протяжки.

2. Тревога срабатывает, если длина фольги менее 6 см.
3. Компьютерная система мониторинга фольги отображает оставшуюся и израсходованную длину фольги.
4. Применение системы управления ПЛК Printyoung для обеспечения стабильной работы машины.
5. Применение немецкой оптоэлектроники Sike.

Секция горячего тиснения

1. Штамповочная пластина использует высококачественный авиационный алюминиевый сплав 7075, а поверхность подвергается твердому анодированию, обеспечивая легкую работу при сохранении высокой твердости поверхности и устойчивости к деформации.
2. Продольная система подачи фольги: снижает расход фольги и экономит время замены фольги.
3. Двойной продольный механизм подачи фольги: Оснащен серводвигателями Hangzhou Zhishan (Китай) и системой управления ПЛК Printyoung для удобной работы. Механизм расположен за продольной подачей фольги, чтобы обеспечить плавный и ровный сбор фольги после тиснения.
4. Независимое ручное управление: Основной блок может управляться вручную при необходимости.
5. Устройство параллельной регулировки давления: Оснащено плоской верхней платформой для точной регулировки давления.
6. Обнаружение отрицательного вакуумного давления обеспечивает остановку работы машины при отсутствии бумаги.
7. L-образный правоугольный толкатель: Соответствует различным требованиям к совмещению печати для точного выравнивания.

Секция приема бумаги

1. Устройство автоматического выравнивания бумаги.

2. Фотоэлектрическое устройство обеспечивает аккуратный сбор бумаги.

3. Автоматическая система управления подъемом и опусканием для приемного стола

Часть основного шпинделя

Шпиндель приводится в движение серводвигателем мощностью 1,5 кВт, а конструкция с четырьмя колоннами делает горячее тиснение более стабильным и менее подверженным наклону. Глубина высокочастотной закалки сердечника шпинделя достигает 0,5 миллиметра, а поверхность покрыта твердым хромом, который долговечен и износостоек.

Часть переноса бумаги

Устройство горизонтальной подачи бумаги использует сервомоторное управление, которое является более эффективным и точным.

Часть защиты

Эта машина оснащена защитной решеткой. Как только будет обнаружен приближающийся объект во время работы машины, машина подаст сигнал тревоги и выключится для защиты безопасности оператора.

Применения

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	ПРЮ-58

Количество мин заказа:	1 КОМПЛЕКТ
Цена:	USD 7800 Set
Упаковывая детали:	Усыновляет устойчивую и амортизационную упаковку, которая подходит для дорожного транспорта на дальн
Время доставки:	20 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	30 комплектов в месяц

Макс. Формат подачи бумаги:	550*450 мм	Мин. Формат подачи бумаги:	150 * 150 мм
Макс. Размер тиснения фольгой:	300 * 250 мм	Точность тиснения фольгой:	≤ ± 0,1 мм
Максимум рабочее давление:	20 т	Максимум рабочая скорость:	1800 с/ч
Макс. Высота штабеля корма:	350 мм	Макс. Длина фольги:	240 м (по длине)
