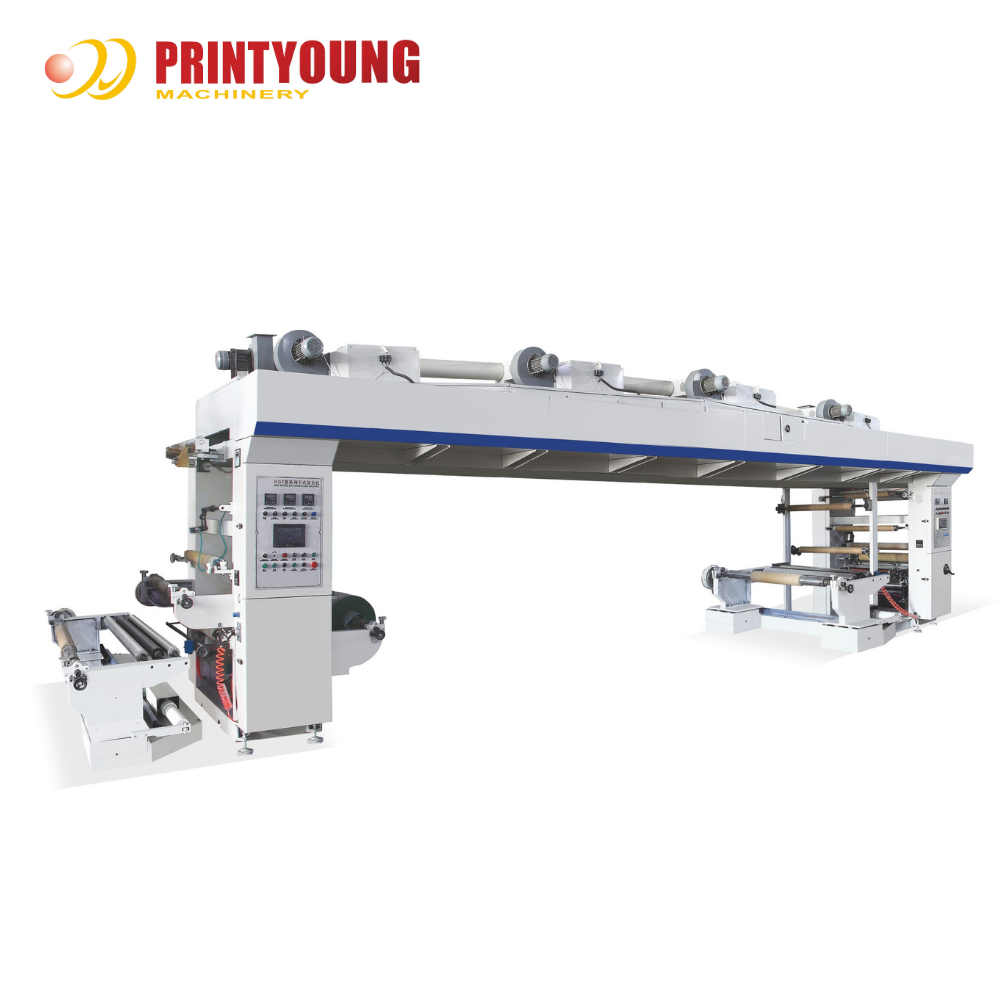

Ламинационная машина сухого типа PRY-1300

Особенности

Энергосберегающая среднескоростная машина сухого ламинирования PRY-1300 объединяет электрические, пневматические и механические компоненты. Она использует трехмоторную систему векторного управления, при этом натяжение в сушильном разделе контролируется системой замкнутого контура с плавающим роликом и рычагом. Оснащена промышленным ПЛК и 7-дюймовой цветной сенсорной панелью центрального управления. Подача вручную контролируется тормозом с магнитным порошком с постоянным выходным крутящим моментом. Обладает отличной жесткостью и стабильностью работы. Конструкция изящна, а внешний вид красив. Подходит для ламинирования различных пленочных материалов. Это ваш идеальный выбор.

Технические параметры

Максимальная ширина пленочного материала	1300 мм
Ширина направляющих роликов	1350 мм
Покрываемая подложка и композитная подложка	ПЭТ 12-60 мкм, БОПП 19-60 мкм, КПП 30-60 мкм, ПЭ 30-100 мм и т.д. Рулонные материалы
Максимальная механическая скорость	180 м/мин
Максимальная рабочая скорость	20 ~ 160 м/мин
Максимальный диаметр первого подающего рулона	Ø 600 мм
Максимальный диаметр второго подающего рулона	Ø 600 мм
Максимальный диаметр приемного рулона	Ø 800 мм
Шпиндель для приемных и подающих рулонов	Пневматический расширяющийся шпиндель
Диаметр сердечника приемных и подающих рулонов	Ø 3 дюйма, внутренний диаметр Ø 76 мм внешний диаметр: Ø 92 мм
Диапазон натяжения	3 ~ 30 кг
Общая длина печи	9000 мм (разделена на 4 зоны)
Максимальная температура печи	100 °C
Метод сушки	электрический нагрев, сушка горячим воздухом
Источник питания	3-фазный 380 В, 50 Гц
Мощность электронагрева	90 кВт
Общая мощность	приблизительно 110 кВт
Габариты машины	приблизительно 10500 * 3200 * 3200 мм
Вес машины	приблизительно 6 тонн

Конфигурация

Первый размоточный узел

1. Независимая одноместная размоточная рама. Фотоэлектрическая автоматическая коррекция отклонения.
2. Диапазон горизонтальной ручной регулировки рулона материала: ±20 мм
3. Натяжение первого разматывания: магнитный тормоз 100 Нм
4. Натяжение второго разматывания: магнитный тормоз 100 Нм
5. Натяжение третьего разматывания: тормоз с магнитным порошком 150 Нм
6. Диапазон натяжения: 3-50 кг

Узел нанесения клея

1. Метод нанесения клея - количественное нанесение сетчатым валиком. Приводится в движение отдельным двигателем.
2. Сетчатый валик для нанесения клея - разъемный валик с валом. Пневматическая верхняя прижимная конструкция, легко заменяемая.
3. Устройство скребка для тяжелых условий эксплуатации представляет собой муфту с пневматическим прессом, приводимую в горизонтальное движение.

Положение передней, задней, верхней и нижней частей, а также угол наклона скребка могут регулироваться вручную.
4. Клеевая ванна изготовлена из нержавеющей стали, верхнее и нижнее положения могут регулироваться вручную.
5. Диаметр сетчатого валика: Ø160 мм, диаметр прижимного резинового валика: Ø120 мм, узел нанесения клея использует асинхронный двигатель с частотным регулированием типа YVP132S-4, мощность: 3 кВт

Сушильный узел

1. Печь 9 метров. Разделена на 4 зоны, полностью закрытая двухкорпусная печь с воздушным верхом.
2. Температура каждой зоны печи автоматически контролируется, температура отображается контроллером температуры.
3. Каждая зона печи оснащена отдельной системой сушки горячим воздухом, каждая группа электронагревателей (15 кВт) для экономии энергии.
4. Открытие верхней части печи управляется пневмоцилиндром и оснащено устройством страховочной опоры.
5. Центральный трубопровод вытяжной вентиляции.
6. Вся печь спроектирована с отрицательным давлением.
7. Печь имеет меры теплоизоляции и сохранения тепла.
8. Объем воздуха на входе и выходе сетчатого валика в каждой зоне печи может регулироваться.
9. Направляющий ролик в печи является ведущим и вращается с той же скоростью, что и основная машина.
10. После печи установлена система ультразвуковой автоматической коррекции отклонения.
11. Параметры:

Мощность W-образного электронагревательного элемента из нержавеющей стали: 1,2 кВт на шт.

Мощность центробежного вентилятора типа DF9-1: 2,2 кВт (соответствующий двигатель типа Y90L-2, 4 комплекта)

Максимальная температура печи: 100 °C

Количество воздушных сопел: 32 (8 × 4)

Диаметр направляющего ролика в печи: Ø70 мм

Композитный узел

1. Композитный ролик является ведущим, приводится в движение одним основным двигателем, линейная скорость поверхности композитного ролика синхронизирована с линейной скоростью сетчатого валика для нанесения клея.
2. Композитный прижимной ролик управляется двойными пневматическими цилиндрами для открытия и закрытия. Давление может регулироваться.
3. Композитный ролик нагревается теплоносителем, тепло передается на поверхность композитного ролика через циркуляцию теплоносителя, обеспечивая равномерную температуру поверхности композитного ролика по всей ширине, что способствует обеспечению качества композитного продукта.
4. Механизм композитного нагревательного барабана и прижимного ролика: Нагрев осуществляется через композитный нагревательный барабан. Материал резинового слоя композитного прижимного ролика - термостойкий силиконовый каучук, твердость по Шору А 80-85°. Максимальная температура поверхности композитного ролика составляет 80 °C, максимальное давление - 500 кг.
5. Температура поверхности композитного ролика (температура композиции) автоматически контролируется постоянной температурой.
6. Параметры:

Диаметр композитного стального ролика: Ø320 мм.

Диаметр прижимного резинового ролика: Ø160 мм.

Материал резинового слоя композитного прижимного ролика - термостойкий терполимерный каучук, твердость по Шору А 80-85°

Основной двигатель - асинхронный двигатель с частотным регулированием YVP132M-4, мощность: 5,5 кВт.

Намоточный узел

1. Одноместная приемная станция.
2. Размоточный вал приводится в движение отдельным двигателем с частотным преобразованием.
3. Система контроля натяжения с демпфирующим качающимся роликом постоянного давления и вращающимся энкодером.
4. Вал материала использует расширяющийся вал Ø3 дюйма.
5. Автоматическое управление натяжением намотки в замкнутом контуре.
6. Устройство прижимного ролика для намотки материала, управляемое пневмоцилиндром.
7. Параметры:

Серводвигатель намотки. Мощность: 7,5 кВт

Диапазон горизонтальной ручной регулировки рулона материала: ±20 мм

Диапазон натяжения: 3-30 кг.

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	ПРИ-1300

Количество мин заказа:	1 комплект
Цена:	USD 32000 Set
Упаковывая детали:	Имеет влагостойкую и противоударную упаковку, подходящую для автомобильных перевозок на дальние расс
Время доставки:	60 рабочих дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	10 комплектов в месяц

Максимальная ширина пленочного материала:	1300 мм	Ширина направляющих роликов:	1350 MM
Максимальная механическая скорость:	180 м/мин	Максимальная рабочая скорость:	20 ~ 160 м/мин
Диапазон напряжения:	3 ~ 30 кг	Общая длина духовки:	9000 мм (разделена на 4 зоны)
Максимальная температура духовки:	100 ℃	Метод сушки:	Электрическое отопление, сушка горячим воздухом
Источник питания:	3-фазный 380 В, 50 Гц	Мощность электрического нагрева:	90 КВт
Выделить:	Автоматическая электрическая пленочная ламинирующая машина , ПЛК-управляемая пленочная ламинирующая машина , высокопроизводительная пленочная ламинирующая машина
