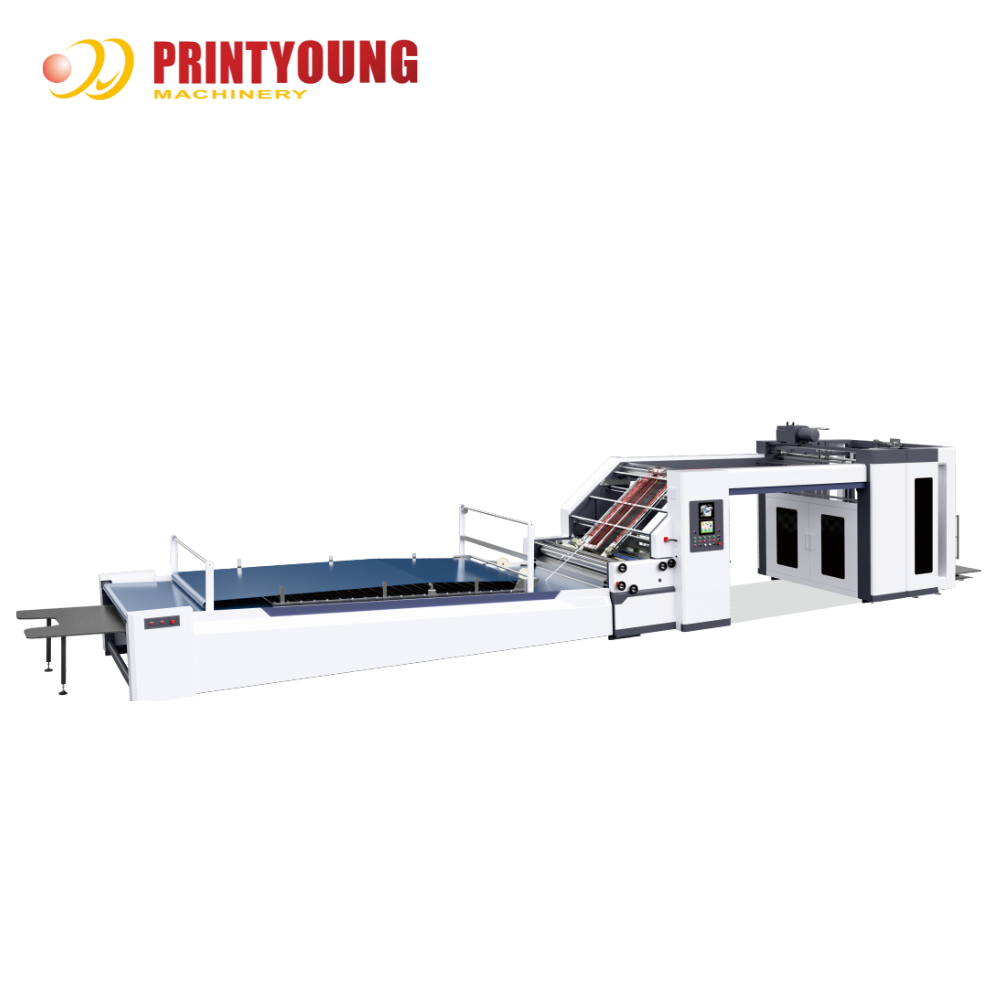

Ламинатор гофрокартона PRY-HG

Особенности

Эта машина представляет собой идеальное сочетание системы управления движением и сервокоррекции, использующей несколько фотоэлектрических датчиков для определения относительного положения бумаги в конце, управляя независимым компенсационным действием серводвигателей по обеим сторонам верхней бумаги, обеспечивая точное позиционирование верхней и нижней бумаги. Серволаминатор прост в эксплуатации, достаточно ввести размер бумаги, и машина автоматически настроится.

★ Автоматическая регулировка ширины при установке размера листа.
★ Автоматическая регулировка количества клея и давления валка.
★ Максимальная линейная скорость 165 м/мин.
★ Литая рама 40 мм.
★ Большой валок диаметром 165 мм для передачи без разбрызгивания клея.
★ Синхронное управление 10 серводвигателями для всей машины.
★ Подача верхних листов в потоке.
★ Технология безмасляных подшипников, не требующая обслуживания.
★ Независимая сервопередача с регулируемой скоростью для клеевого валка.
★ Шаговый двигатель управляет настройкой формата, высокая точность.

Технические параметры

Ламинатор гофрокартона PRY-1450HG
Модель	PRY-1450HG	PRY-1650HG
Макс. размер листа	1450 * 1450 мм	1650 * 1650 мм
Мин. размер листа	380 * 350 мм	380 * 350 мм
Толщина верхнего листа	120 ~ 500 г	120 ~ 500 г
Точность передней и задней стороны	± 1 мм	± 1 мм
Вес	8500 кг	9000 кг
Макс. скорость	0 ~ 180 м/мин	0 ~ 180 м/мин
Расход воздуха	0,2 м³/мин	0,2 м³/мин
Габариты	15,5 * 2,4 * 2,4 м	15,7 * 2,6 * 2,4 м
Мощность машины	24 кВт	26 кВт
Нижняя бумага	Гофрокартон профилей A, B, C, E, F, G Четырехслойный гофрокартон: AB/BB/BC/EE Картон плотностью выше 300 г/м²

Конфигурация

Механизм подачи верхних листов

Оснащен высокоскоростным автоматическим специализированным податчиком, угол подачи и сопла подачи могут свободно регулироваться относительно бумаги, чтобы обеспечить быструю и плавную подачу как толстой, так и тонкой бумаги.

Подача передним краем для нижней подачи, подходит для различных видов гофрокартона, более полезна, когда гофрокартон изогнут.
(не может работать с картоном при выборе этого устройства)

Механизм подачи нижних листов (опционально)

Использует импортную электрическую систему управления серводвигателем, с всасывающим ремнем Japan NITTA для инвертирования мощности всасывания, может работать как с гофрокартоном, так и с картоном плотностью выше 300 г/м².

Подача верхних листов

Поточная подача (нахлест), гарантирующая, что бумага не застрянет при работе на высокой скорости.

Боковое позиционирование

Используются боковые шарики для позиционирования верхнего листа, обеспечивая его движение всегда в одном направлении, что обеспечивает высокую точность бокового выравнивания.

Система автоматической регулировки ширины

При вводе размера бумаги нижняя система подачи бумаги, податчик и верхние части транспортировки бумаги автоматически перемещаются в соответствующий размер.

Автоматическая регулировка клея и давления валка

При вводе высоты гофрокартона зазор клея и зазор валка автоматически перемещаются в соответствующее положение, и данные могут быть сохранены. Вы можете напрямую нажать «выполнить» в следующий раз, когда будете производить этот продукт.

Мониторинг податчика

Операторам не нужно часто ходить в отдел податчиков, чтобы проверять работу податчика, что экономит рабочую силу.

Система позиционирования

Используются группы фотоэлектрических датчиков для определения относительного положения нижней бумаги, управляя серводвигателями по обеим сторонам верхней бумаги, независимым компенсационным действием, обеспечивая точное ламинирование верхней и нижней бумаги.

Трансмиссионная часть

Импортный двухзубчатый ремень синхронной передачи, оснащенный натяжным устройством для обеспечения точности передачи, стабильности и низкого уровня шума.

Клеевой валок

Вал из нержавеющей стали, никогда не ржавеет, после точной шлифовки гарантирует равномерное нанесение минимального количества клея. Нижний валок очищается водяным валком. Диаметр увеличен до 165 мм для обеспечения стабильной работы на высокой скорости и отсутствия разбрызгивания клея.

Электрическая система

Разработана в соответствии с европейскими требованиями CE, обеспечивает стабильность машины, высокую эффективность и низкий уровень отказов. Использование комбинации человеко-машинного интерфейса и ПЛК отображает всю информацию, такую как предупреждения, обнаружение ошибок, сбои и рабочая скорость.

Секция предварительной укладки

Предварительная укладка стопки бумаги в условиях непрерывной работы, уложенные листы также могут быть загружены непосредственно вилочным погрузчиком; повышает эффективность. Специальная конструкция рамы для предварительной укладки бумаги экономит время и усилия.

Детектор толщины бумаги

Поместите бумагу сюда, и экран отобразит ее толщину. После ввода этой толщины клей и давление могут быть отрегулированы автоматически.

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	PRY-1450HG, PRY-1650HG

Количество мин заказа:	1 комплект
Цена:	USD 50000 ~ 55000 Set
Упаковывая детали:	Имеет влагостойкую и противоударную упаковку, подходящую для автомобильных перевозок на дальние расс
Время доставки:	45 рабочих дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	30 комплектов в месяц

Модель:	PRY-1450HG, PRY-1650HG	Максимум размер листа:	1450 * 1450 мм, 1650 * 1650 мм
Мин размер листа:	380 * 350 мм	Верхняя бумажная толщина:	120 ~ 500 г
Точность передней и задней части:	± 1 mm	Масса:	8500 кг, 9000 кг
макс. скорость:	0 ~ 180 м/мин	Расход воздуха:	0,2 м³/мин
Выделить:	автоматическая сервофлейтовая ламинирующая машина , Интеллектуальный ламинировщик картонного листа , Ламинирующая машина PRY-HG с гарантией
