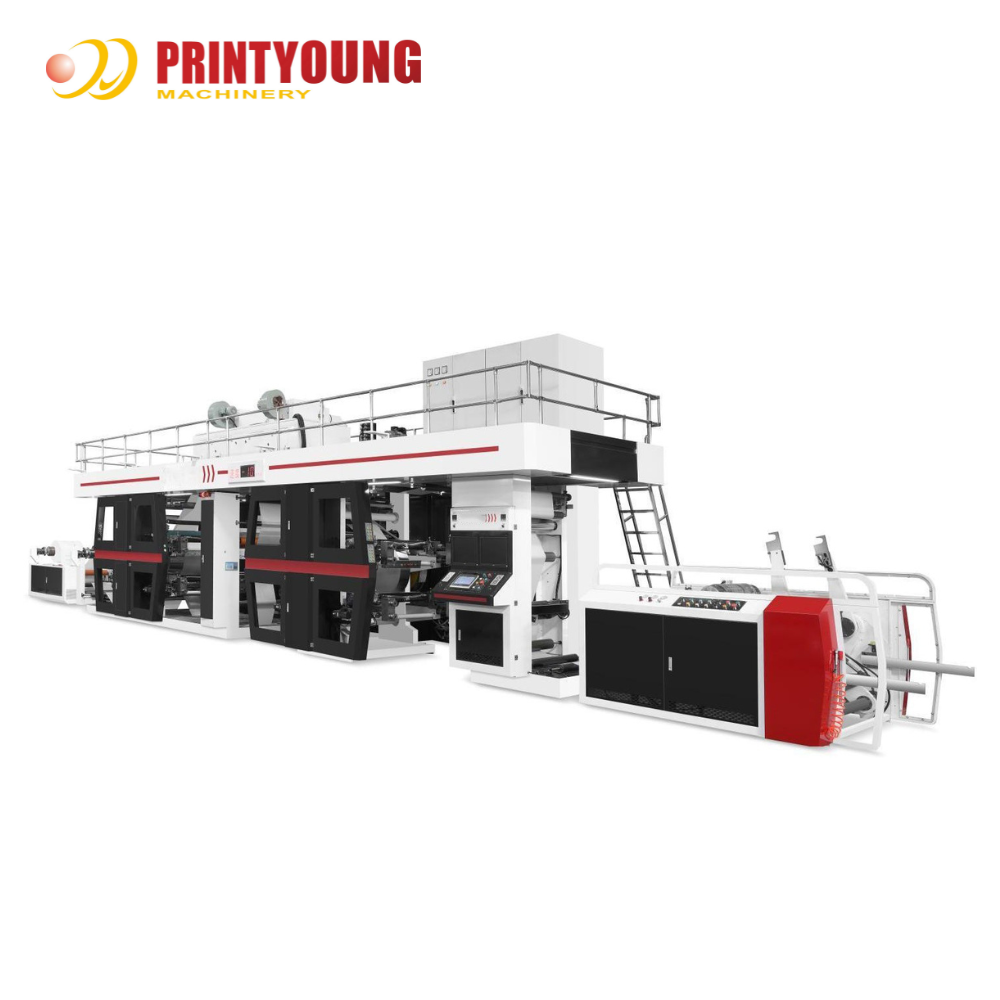

Экономичная печатная машина CI Flex

Технические параметры

Количество печатных станций	4+4 (полная ширина, 4 цвета спереди, 4 цвета сзади)
Макс. Ширина полотна	1050 мм
Макс. Ширина печати	900 мм
Печать повтора	400 ~ 1300 мм
Макс. Механическая скорость	300 м/мин
Макс. Скорость печати	50 ~ 250 м/мин
Регистрация точности	Долгота: ± 0,15 мм; Поперечное: ± 0,15 мм
Толщина пластины +Толщина ленты	1,14 мм + 0,38 мм или уточняется
Источник тепла	Электрические элементы
Электроснабжение	3 фазы, 380 В, 50 Гц или по запросу
Чернила	чернила на водной основе или сольвентные чернила
Главный элемент управления	ПЛК

Конфигурация

Субстраты

ПП тканый

Двойная станция для размотки

- Двойная станция расслабления.
- Макс. Диаметр рулона: Φ1500 мм.
- Центральный привод размотки, оснащен магнитным порошковым тормозом.
- С автоматическим контролем натяжения: используйте легкий плавающий ролик для управления. Автоматическая компенсация натяжения, управление с обратной связью, измерение положения цилиндра с низким коэффициентом трения, точное управление клапаном регулирования давления, диаметр рулона, достигший заданного значения, может автоматически подавать сигнал тревоги или останавливаться.
- Он имеет функцию автоматической остановки при разрушении материала и поддержания натяжения при остановке материала, чтобы избежать ослабления и отклонения подложки при остановке материала.
- Автоматическая коррекция бокового отклонения: настройте всю операцию перед печатью. Четырехвалковая автоматическая система коррекции ультразвукового зонда EPC с функцией ручного динамического/автоматического/центрального возврата, левый и правый перевод можно регулировать ± 65 мм.

Печатный блок

Количество печатных колод	4+4 (полная ширина, печать спереди 4 цвета, печать сзади 4 цвета)
Подходящие чернила	Чернила на водной или масляной основе.
Печатная пластина	Смола или резина
Доктор Блейд	Камерный ракель с чернильным насосом
Анилоксовый валик	Керамический анилоксовый валик 8шт LPI по запросу
Печатный цилиндр подъема и Даунс	Автоматическая гидравлическая система управления контролирует подъем и опускание печатного цилиндра
Давление печати	Механическая регулировка
Метод регистрации цвета	Моторизованная продольная регистрация и Моторизованная поперечная регистрация, управление ПЛК
Диаметр центрального барабана	Φ800 мм

Печатный цилиндр -- 8 шт.

※В пределах 40 см внутри машины.
※Повторение печати: 500-1100 мм.

Керамический анилоксовый валик — 8 шт.

※Контролируйте толщину чернил, передавайте чернила равномерно.
※Улучшите качество печати.
※Автоматическое смешивание чернил при остановке машины, чтобы избежать высыхания чернил.

Центральный барабан — 2 комплекта

※Диаметр: Φ800 мм.
※Для наилучшей регистрации цвета благодаря центральной конфигурации отпечатка печатный материал поддерживается цилиндром, что значительно улучшает регистрацию цвета, особенно при использовании растяжимых материалов.
※Поверхность центрального прижимного вала имеет постоянную температуру.
※центральный барабан с системой водяного охлаждения.

Лезвие камерного дозатора с чернильным насосом — 8 шт.

※ Благодаря двухходовому чернильному насосу чернила не проливаются, даже чернила экономятся.
※ Специально для высокоскоростной печати предотвращает разбрызгивание чернил.
※Улучшено качество печати.

Регистрация

※Моторизованная продольная регистрация.

※Моторизованная поперечная регистрация, управление ПЛК.

Регистрация Гидравлическая станция управления ПЛК

Мостовой кран, легко поднимает материалы, цилиндры и ролики.

Моторизованная печатная группа движется вперед и назад.

Нагревательно-сушильный агрегат

* Применяется электрический нагрев, который преобразуется в нагрев циркулирующего воздушного потока через теплообменники. Для контроля температуры используется интеллектуальный регулятор температуры, бесконтактное твердотельное реле, двустороннее управление, адаптируется к различным процессам и экологическому производству, экономит потребление энергии, реализует ПИД-регулятор температуры, а точность контроля температуры составляет ± 2 ° C.
* Независимый вентилятор духовки подает воздух, а независимый вентилятор выбрасывает воздух. Путем управления воздухозаборником вентилятора. Это дополняется регулировкой воздушной дверцы для получения наилучшей скорости технологического ветра и давления воздуха, что может улучшить термический КПД сушильной печи и сэкономить потребление энергии. При открытии и закрытии печи используется управление открытием и закрытием цилиндра, оснащенное защитными стержнями и дополнительной функцией отвода горячего воздуха на платформе сушильного туннеля.

Двусторонняя обдувка воздухом, сушка горячим воздухом, настройка холодным воздухом и более быстрая сушка.

Сушилка между каждым цветом	электрическая тепловая сушка
воздуходувка	2,2 кВт х 2 шт.
Мощность нагрева	35 кВт

Видео осмотр

* Разрешение: 1280*1024
* Увеличение: 3-30 (имеется в виду увеличение площади)
* Дисплей: полноэкранный режим
* Интервал захвата изображения: автоматически определяет интервал захвата изображения на основе сигнала положения кодировщика PG/датчика шестерни.
* Скорость проверки камеры: 1,0 м/мин.
* Диапазон проверки: в зависимости от ширины печатного материала, он может быть установлен произвольно и может контролироваться в фиксированных точках или автоматически вперед и назад.
* Проверьте качество печати на видеоэкране

Тяговый блок

Конструкция тяги: алюминиевый ролик, хромированный ролик.

Зоны тяги: часть размотки и перемотки.

Двойная станция перемотки

* Двойное рабочее положение, фрикционная обмотка поверхности, конфигурация серворезака, стабильная длина секции.
* Контроль натяжения использует сверхлегкое управление плавающим роликом, автоматическую компенсацию натяжения, управление с замкнутым контуром, произвольную настройку натяжения конуса (обнаружение положения цилиндра с низким коэффициентом трения, точное управление клапаном регулирования давления, диаметр рулона, достигший заданного значения, может автоматически подавать сигнал тревоги или останавливаться)
* Воздушный вал 8"-2 шт.

Вспомогательное оборудование

* Серия инструментов.
* Кнопки аварийной остановки на секции печати, а также на подставке для катушек.
* Контроль температуры для сушки.
* Один гидравлический силовой агрегат с необходимыми клапанами, двигателем, манометрами и баками.
* Звуковой сигнал активируется при запуске машины.
* Необходимо предусмотреть защитные ограждения для всех вращающихся частей и других участков, которые могут представлять опасность для оператора.

тег:

Место происхождения:	Китай
Фирменное наименование:	PRINTYOUNG
Сертификация:	CE
Номер модели:	CI4+4-1000

Количество мин заказа:	1 комплект
Цена:	USD 188000 Set
Упаковывая детали:	Имеет влагостойкую и противоударную упаковку, подходящую для автомобильных перевозок на дальние расс
Время доставки:	30 рабочих дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	10 комплектов в месяц

Количество печатных станций:	4+4	Максимальная ширина веб-страницы:	1050 мм
Максимум Ширина печати:	900 мм	Печать повторения:	400 ~ 1300 мм
Максимум Механическая скорость:	300 m/min	Максимальная скорость печати:	50 ~ 250 м/мин
Точность регистра:	Долгота: ± 0,15 мм; Поперечное: ± 0,15 мм	Толщина пластины + толщина ленты:	1,14 мм + 0,38 мм или уточняется
